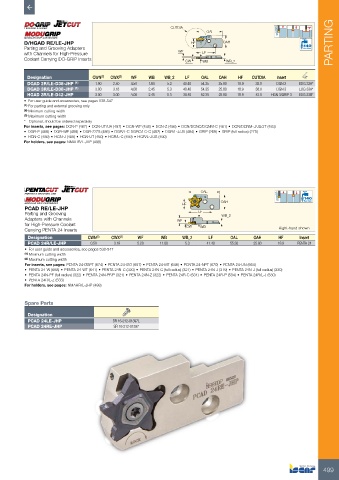

Page 501 - ISCAR(TURNING-CATALOG-42-2022)
P. 501

CUTDIA
                                                                          OAL

          D/HGAD RE/LE-JHP                                          HF         OAH                                    PARTING
          Parting and Grooving Adapters                                                                     Bar Max
          with Channels for High-Pressure                       WF      LF
          Coolant Carrying DO-GRIP Inserts                        CW    WB      WB_2


           Designation            CWN (2)  CWX (3)  WF  WB  WB_2  LF    OAL   OAH    HF   CUTDIA  Insert
           DGAD 2R/LE-D38-JHP  (1)  1.90  2.50  4.50  1.60  5.3  40.40  54.35  25.80  18.9  38.0  DGN 2   EDG 33A*
           DGAD 3R/LE-D38-JHP  (1)  3.00  3.18  4.08  2.45  5.3  40.40  54.35  25.80  18.9  38.0  DGN 3   EDG 33A*
           HGAD 3R/LE-D42-JHP     3.00   3.00  4.08  2.45   5.3  38.40  52.35  25.80  18.9  42.0  HGN 3/GRIP 3  EDG 23B*
          •  For user guide and accessories, see pages 538-547
          (1)  For parting and external grooving only
          (2)  Minimum cutting width
          (3)  Maximum cutting width
          *  Optional, should be ordered separately
          For inserts, see pages: DGN-P (487) • DGN-UT/UA (487) • DGN-WP (488) • DGN-Z (486) • DGN/DGNC/DGNM-C (481) • DGN/DGNM-J/JS/JT (483)
          •  DGR-P (488) • DGR-WP (488) • DGR-Z/ZS (486) • DGR/L-C DGRC/LC-C (482) • DGR/L-J/JS (484) • GRIP (269) • GRIP (full radius) (270)
          •  HGN-C (489) • HGN-J (489) • HGN-UT (490) • HGR/L-C (489) • HGR/L-J/JS (490)
          For holders, see pages: NMAHR/L-JHP (498)






                                                                        OAL
                                                                               OAH                          Bar Max

          PCAD RE/LE-JHP                                         HF
          Parting and Grooving                                         LF      WB_2
          Adapters with Channels                               WF
          for High-Pressure Coolant                               CW   WB
          Carrying PENTA 24 Inserts                                                                Right-hand shown
           Designation          CWN (1)  CWX (2)  WF      WB     WB_2     LF      OAL     OAH      HF     Insert
           PCAD 24R/LE-JHP       0.50    3.18    5.20    11.00    5.3     41.40   55.30   25.80    18.9  PENTA 24
          •  For user guide and accessories, see pages 538-547
          (1)  Minimum cutting width
          (2)  Maximum cutting width
          For inserts, see pages: PENTA 24-BSPT (674) • PENTA 24-ISO (657) • PENTA 24-MT (646) • PENTA 24-NPT (670) • PENTA 24-UN (664)
          •  PENTA 24-W (668) • PENTA 24-WT (641) • PENTA 24N-C (320) • PENTA 24N-C (full radius) (321) • PENTA 24N-J (319) • PENTA 24N-J (full radius) (320)
          •  PENTA 24N-PF (full radius) (322) • PENTA 24N-PF/P (321) • PENTA 24N-Z (322) • PENTA 24R-C (531) • PENTA 24R-P (534) • PENTA 24R/L-J (530)
          •  PENTA 24R/L-Z (533)
          For holders, see pages: NMAHR/L-JHP (498)

          Spare Parts
           Designation
           PCAD 24LE-JHP                 SR 16-212-01397L
           PCAD 24RE-JHP                 SR 16-212-01397





























                                                                                                                   499
