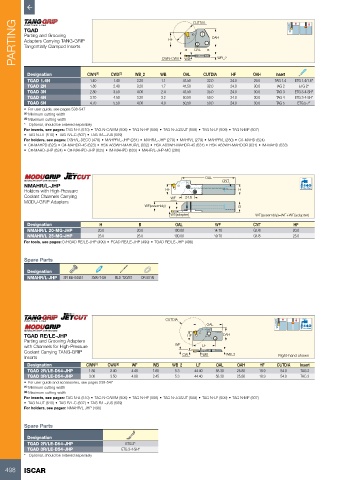

P. 500

PARTING                                             CWN-CWX  WB  CUTDIA  OAH WB_2
          TGAD
          Parting and Grooving
                                                            HF
          Adapters Carrying TANG-GRIP
          Tangentially Clamped Inserts
                                                                     OAL



           Designation          CWN (1)  CWX (2)  WB_2   WB      OAL    CUTDIA    HF      OAH     Insert
           TGAD 1.4N             1.40    1.40    3.20     1.1    41.50    32.0    24.0    29.0    TAG 1.4  ETG 1.4/1.6*
           TGAD 2N               1.80    2.40    3.20     1.7    41.50    32.0    24.0    30.0    TAG 2   ETG 2*
           TGAD 3N               2.80    3.50    4.00     2.4    41.50    35.0    24.0    30.0    TAG 3  ETG 3-4-SH*
           TGAD 4N               3.70    4.50    3.20     3.2    50.50    50.0    24.0    30.0    TAG 4  ETG 3-4-SH*
           TGAD 5N               4.70    5.50    4.00     4.0    50.50    50.0    24.0    30.0    TAG 5  ETG 5-7*
          •  For user guide, see pages 538-547
          (1)  Minimum cutting width
          (2)  Maximum cutting width
          *  Optional, should be ordered separately
          For inserts, see pages: TAG N-A (510) • TAG N-C/W/M (506) • TAG N-HF (506) • TAG N-J/JS/JT (508) • TAG N-LF (509) • TAG N-MF (507)
          •  TAG N-UT (510) • TAG R/L-C (507) • TAG R/L-J/JS (509)
          For holders, see pages: DGHAL-DECO (478) • MAHPR/L-JHP (281) • MAHR/L-JHP (279) • MAHR/L (279) • MAHPR/L (280) • C#-MAHD (624)
          •  C#-MAHPD (625) • C#-MAHDR-45 (623) • HSK A63WH-MAHUR/L (632) • HSK A63WH-MAHDR-45 (631) • HSK A63WH-MAHDOR (631) • IM-MAHD (633)
          •  C#-MAHD-JHP (624) • C#-MAHPD-JHP (625) • IM-MAHPD (633) • MAHR/L-JHP-MC (280)



                                                                         OAL   CNT
          NMAHR/L-JHP
          Holders with High-Pressure                       HF                        H                      Bar Max
          Coolant Channels Carrying                          WF   24.6
          MODU-GRIP Adapters
                                                    WF(assembly)                     B
                                                             WF(adapter)                   WF(assembly)=WF+WF(adapter)

           Designation              H             B            OAL           WF           CNT           HF
           NMAHR/L 20-MG-JHP       20.0          20.0         100.00        14.70         G1/8          20.0
           NMAHR/L 25-MG-JHP       25.0          25.0         100.00        19.70         G1/8          25.0
          For tools, see pages: D/HGAD RE/LE-JHP (499) • PCAD RE/LE-JHP (499) • TGAD RE/LE-JHP (498)


          Spare Parts

           Designation
           NMAHR/L-JHP  SR M5-04451  SW6-T-SH  BLD T20/S7  OR 5X1N






                                                           CUTDIA
                                                                          OAL                               Bar Max

          TGAD RE/LE-JHP                                           HF          OAH
          Parting and Grooving Adapters
          with Channels for High-Pressure                      WF       LF
          Coolant Carrying TANG-GRIP                             CW     WB      WB_2
          Inserts                                                                                  Right-hand shown
           Designation         CWN (1)  CWX (2)  WF    WB     WB_2    LF     OAL    OAH     HF    CUTDIA  Insert
           TGAD 2R/LE-D54-JHP   1.80    2.40   4.48    1.65   5.3    44.40   58.30  25.80   18.9    54.0   TAG 2
           TGAD 3R/LE-D54-JHP   3.00    3.50   4.08    2.45   5.3    44.40   58.30  25.80   18.9    54.0   TAG 3
          •  For user guide and accessories, see pages 538-547
          (1)  Minimum cutting width
          (2)  Maximum cutting width
          For inserts, see pages: TAG N-A (510) • TAG N-C/W/M (506) • TAG N-HF (506) • TAG N-J/JS/JT (508) • TAG N-LF (509) • TAG N-MF (507)
          •  TAG N-UT (510) • TAG R/L-C (507) • TAG R/L-J/JS (509)
          For holders, see pages: NMAHR/L-JHP (498)

          Spare Parts
           Designation
           TGAD 2R/LE-D54-JHP                ETG 2*
           TGAD 3R/LE-D54-JHP               ETG 3-4-SH*
          *  Optional, should be ordered separately
