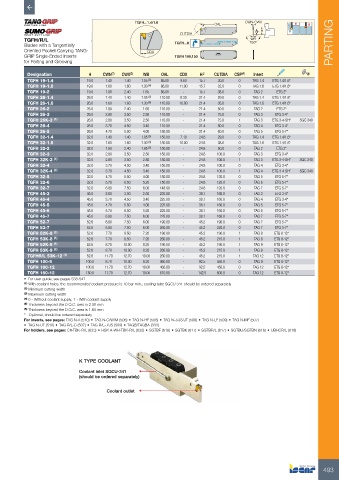

P. 495

TGFH...1.4/1.6              OAL        CWN-CWX
                                                                CUTDIA                     HF H
                                                                                         WB
          TGFH/R/L                                                                       150º
          Blades with a Tangentially                          TGFH...K                                                PARTING
          Oriented Pocket Carrying TANG-             CDX
          GRIP Single-Ended Inserts                           TGFH 100,150   TGFH 100-9

          for Parting and Grooving
           Designation          H    CWN (2)  CWX (3)  WB  OAL  CDX    HF   CUTDIA  CSP (4)  Insert
           TGFH 19-1.4          19.0  1.40   1.40  1.05  (5)  86.00  9.60  15.7  30.0  0  TAG 1.4  ETG 1.4/1.6*
           TGFH 19-1.6          19.0  1.60   1.60  1.30  (6)  86.00  11.00  15.7  32.0  0  TAG 1.6  ETG 1.4/1.6*
           TGFH 19-2            19.0  1.80   2.40  1.65  86.00   -     15.7   38.0   0    TAG 2   ETG 2*
           TGFH 26-1.4          26.0  1.40   1.40  1.05     110.00  8.30  21.4  29.0  0   TAG 1.4  ETG 1.4/1.6*
                                                     (5)
           TGFH 26-1.6          26.0  1.60   1.60  1.30     110.00  10.00  21.4  35.0  0  TAG 1.6  ETG 1.4/1.6*
                                                     (6)
           TGFH 26-2            26.0  1.80   2.40  1.65  110.00  -     21.4   50.0   0    TAG 2   ETG 2*
           TGFH 26-3            26.0  2.80   3.50  2.50  110.00  -     21.4   75.0   0    TAG 3   ETG 3-4*
           TGFH 26K-3  (1)      26.0  2.80   3.50  2.50  110.00  -     21.4   75.0   1    TAG 3  ETG 3-4-SH*  SGC 340
           TGFH 26-4            26.0  3.70   4.50  3.40  110.00  -     21.4   80.0   0    TAG 4   ETG 3-4*
           TGFH 26-5            26.0  4.70   5.50  4.00  150.00  -     21.4   80.0   0    TAG 5   ETG 5-7*
           TGFH 32-1.4          32.0  1.40   1.40  1.05     150.00  7.10  24.8  29.0  0   TAG 1.4  ETG 1.4/1.6*
                                                     (5)
           TGFH 32-1.6          32.0  1.60   1.60  1.30     150.00  10.00  24.8  38.0  0  TAG 1.6  ETG 1.4/1.6*
                                                     (5)
           TGFH 32-2            32.0  1.80   2.40  1.65     150.00  -  24.8   50.0   0    TAG 2   ETG 2*
                                                     (5)
           TGFH 32-3            32.0  2.80   3.50  2.50  150.00  -     24.8  100.0   0    TAG 3   ETG 3-4*
           TGFH 32K-3  (1)      32.0  2.80   3.50  2.50  150.00  -     24.8  100.0   1    TAG 3  ETG 3-4-SH*  SGC 340
           TGFH 32-4            32.0  3.70   4.50  3.40  150.00  -     24.8  100.0   0    TAG 4   ETG 3-4*
           TGFH 32K-4  (1)      32.0  3.70   4.50  3.40  150.00  -     24.8  100.0   1    TAG 4  ETG 3-4-SH*  SGC 340
           TGFH 32-5            32.0  4.70   5.50  4.00  150.00  -     24.8  120.0   0    TAG 5   ETG 5-7*
           TGFH 32-6            32.0  5.70   6.50  5.20  150.00  -     24.8  120.0   0    TAG 6   ETG 5-7*
           TGFH 32-7            32.0  6.80   7.50  6.00  148.00  -     24.8  120.0   0    TAG 7   ETG 5-7*
           TGFH 45-3            45.0  2.80   3.50  2.50  225.00  -     38.1  160.0   0    TAG 3   ETG 3-4*
           TGFH 45-4            45.0  3.70   4.50  3.40  225.00  -     38.1  160.0   0    TAG 4   ETG 3-4*
           TGFH 45-5            45.0  4.70   5.50  4.00  225.00  -     38.1  160.0   0    TAG 5   ETG 5-7*
           TGFH 45-6            45.0  5.70   6.50  5.20  225.00  -     38.1  160.0   0    TAG 6   ETG 5-7*
           TGFH 45-7            45.0  6.80   7.50  6.00  225.00  -     38.1  160.0   0    TAG 7   ETG 5-7*
           TGFH 52-7            52.6  6.80   7.50  6.00  190.00  -     45.2  190.0   0    TAG 7   ETG 5-7*
           TGFH 53-7            52.6  6.80   7.50  6.00  260.00  -     45.2  220.0   0    TAG 7   ETG 5-7*
           TGFH 52K-8  (1)      52.6  7.70   8.50  7.20  190.00  -     45.2  190.0   1    TAG 8  ETG 8-12*
           TGFH 53K-8  (1)      52.6  7.70   8.50  7.20  260.00  -     45.2  215.0   1    TAG 8  ETG 8-12*
           TGFH 52K-9  (1)      52.6  8.70  10.00  8.20  190.00  -     45.2  190.0   1    TAG 9  ETG 8-12*
           TGFH 53K-9  (1)      52.6  8.70  10.00  8.20  260.00  -     45.2  215.0   1    TAG 9  ETG 8-12*
           TGFHR/L 53K-12  (1)  52.6  11.70  12.70  10.00  260.00  -   45.2  215.0   1    TAG 12  ETG 8-12*
           TGFH 100-9          100.0  8.70  10.00  8.20  460.00  -     92.5  450.0   0    TAG 9  ETG 8-12*
           TGFH 100-12         100.0  11.70  12.70  10.00  460.00  -   92.5  450.0   0    TAG 12  ETG 8-12*
           TGFH 150-12         150.0  11.70  12.70  10.00  610.00  -   142.5  600.0  0    TAG 12  ETG 8-12*
          •  For user guide, see pages 538-547
          (1)  With coolant holes, the recommended coolant pressure is 10 bar min.; cooling tube SGCU 341 should be ordered separately
          (2)  Minimum cutting width
          (3)  Maximum cutting width
          (4)  0 - Without coolant supply, 1 - With coolant supply
          (5)  Thickness beyond the D.O.C. area is 2.50 mm
          (6)  Thickness beyond the D.O.C. area is 1.60 mm
          *  Optional, should be ordered separately
          For inserts, see pages: TAG N-A (510) • TAG N-C/W/M (506) • TAG N-HF (506) • TAG N-J/JS/JT (508) • TAG N-LF (509) • TAG N-MF (507)
          •  TAG N-UT (510) • TAG R/L-C (507) • TAG R/L-J/JS (509) • TAGB/TAGBA (333)
          For holders, see pages: C#-TBK-R/L (623) • HSK A-WH-TBK-R/L (632) • SGTBF (618) • SGTBK (617) • SGTBR/L (617) • SGTBU/SGTBN (616) • UBHCR/L (618)




                             K TYPE COOLANT

                             Coolant inlet SGCU-341
                             (should be ordered separately)

                                       Coolant outlet
