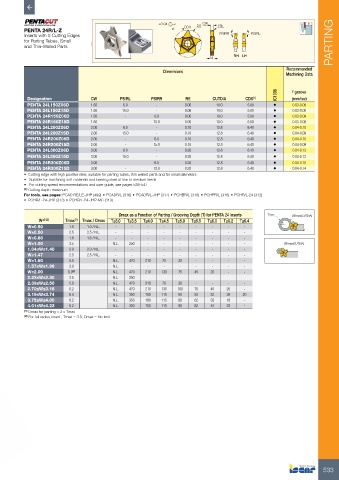

±0.04        24  CW  RE
          PENTA 24R/L-Z                                           CDX
          Inserts with 5 Cutting Edges                                        PSIRR      PSIRL
          for Parting Tubes, Small
            and Thin-Walled Parts                                                                                     PARTING

                                                                                   RH  LH
                                                                           4
                                                          Dimensions                                  Recommended
                                                                                                     Machining Data


                                                                                                  IC1008  f groove
           Designation           CW        PSIRL      PSIRR       RE        CUTDIA     CDX (1)          (mm/rev)
           PENTA 24L150Z06D      1.50       6.0         -         0.06       10.0       5.00     •      0.03-0.09
           PENTA 24L150Z15D      1.50       15.0        -         0.06       10.0       5.00     •      0.03-0.08
           PENTA 24R150Z06D      1.50        -         6.0        0.06       10.0       5.00     •      0.03-0.09
           PENTA 24R150Z15D      1.50        -         15.0       0.06       10.0       5.00     •      0.03-0.08
           PENTA 24L200Z06D      2.00       6.0         -         0.10       12.8       6.40     •      0.04-0.10
           PENTA 24L200Z15D      2.00       15.0        -         0.10       12.8       6.40     •      0.04-0.09
           PENTA 24R200Z06D      2.00        -         6.0        0.10       12.8       6.40     •      0.04-0.10
           PENTA 24R200Z15D      2.00        -         15.0       0.10       12.8       6.40     •      0.04-0.09
           PENTA 24L300Z06D      3.00       6.0         -         0.20       12.8       6.40     •      0.04-0.13
           PENTA 24L300Z15D      3.00       15.0        -         0.20       12.8       6.40     •      0.04-0.12
           PENTA 24R300Z06D      3.00        -         6.0        0.20       12.8       6.40     •      0.04-0.15
           PENTA 24R300Z15D      3.00        -         15.0       0.20       12.8       6.40     •      0.04-0.14
          •  Cutting edge with high positive rake, suitable for parting tubes, thin walled parts and for small diameters
          •   Suitable for machining soft materials and bearing steel at low to medium feeds
          •   For cutting speed recommendations and user guide, see pages 538-547
          (1)  Cutting depth maximum
          For tools, see pages: PCAD RE/LE-JHP (499) • PCADR/L (316) • PCADR/L-JHP (317) • PCHBR/L (318) • PCHPR/L (316) • PCHR/L-24 (312)
          •  PCHR/L-24-JHP (313) • PCHR/L-24-JHP-MC (313)

                                           Dmax as a Function of Parting / Grooving Depth (T) for PENTA 24 Inserts  Tmax  ØDmax(CUTDIA)
               W ±0.02  Tmax (1)  Tmax / Dmax  T≤3.0  T≤3.5  T≤4.0  T≤4.5  T≤5.0  T≤5.5  T≤6.0  T≤6.2  T≤6.4
           W=0.50        1.0    1.0 / N.L.  -  -     -    -     -     -    -     -     -
           W=0.50        2.5    2.5 / N.L.  -  -     -    -     -     -    -     -     -
           W=0.80        1.6    1.6 / N.L.  -  -     -    -     -     -    -     -     -
           W=1.00        3.5             N.L.  250   -    -     -     -    -     -     -             ØDmax(CUTDIA)
           1.04≤W≤1.40   2.0    2.0 / N.L.  -  -     -    -     -     -    -     -     -
           W=1.47        2.5    2.5 / N.L.  -  -     -    -     -     -    -     -     -
           W=1.50        5.0             N.L.  470  210   70    30    -    -     -     -
           1.57≤W≤1.96   3.0             N.L.  -     -    -     -     -    -     -     -
           W=2.00        6.0 (2)         N.L.  470  210   130   75   45    20    -     -
           2.22≤W≤2.30   3.5             N.L.  250   -    -     -     -    -     -     -
           2.39≤W≤2.50   5.0             N.L.  470  210   70    30    -    -     -     -
           2.70≤W≤3.18   6.2             N.L.  470  210   135  100   70    40    20    -
           3.19≤W≤3.74   6.4             N.L.  350  180   115   80   52    32    26   20
           3.75≤W≤4.00   6.2             N.L.  350  180   115   80   62    32    18    -
           4.01≤W≤4.23   6.2             N.L.  350  180   115   80   62    42    25    -
          (1)  Dmax for parting = 2 x Tmax
          (2)  For full radius insert , Tmax = 3.0, Dmax = No limit
