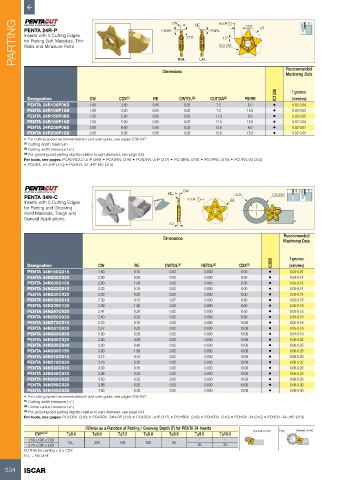

Page 536 - ISCAR(TURNING-CATALOG-42-2022)
P. 536
PARTING PENTA 24R-P PSIRR CW CDX RE PSIRL ±0.04 CDX 24
Inserts with 5 Cutting Edges
12°
for Parting Soft Materials, Thin
Walls and Miniature Parts
CUTDIA
R.H.
Dimensions L.H. Recommended
Machining Data
IC1008 f groove
Designation CW CDX (1) RE CWTOL (2) CUTDIA (3) PSIRR (mm/rev)
PENTA 24R100P06D 1.00 3.50 0.05 0.02 7.2 6.0 • 0.02-0.04
PENTA 24R100P15D 1.00 3.50 0.05 0.02 7.2 15.0 • 0.02-0.03
PENTA 24R150P06D 1.50 5.00 0.05 0.02 11.0 6.0 • 0.02-0.05
PENTA 24R150P15D 1.50 5.00 0.05 0.02 11.0 15.0 • 0.02-0.04
PENTA 24R200P06D 2.00 6.00 0.05 0.02 12.6 6.0 • 0.02-0.07
PENTA 24R200P15D 2.00 6.00 0.05 0.02 12.6 15.0 • 0.02-0.05
• For cutting speed recommendations and user guide, see pages 538-547
(1) Cutting depth maximum
(2) Cutting width tolerance (+/-)
(3) For grooving and parting depths relative to part diameter, see page 533
For tools, see pages: PCAD RE/LE-JHP (499) • PCADR/L (316) • PCADR/L-JHP (317) • PCHBR/L (318) • PCHPR/L (316) • PCHR/L-24 (312)
• PCHR/L-24-JHP (313) • PCHR/L-24-JHP-MC (313)
CW
PENTA 34N-C RE ±0.04 34 CDX CUTDIA
Inserts with 5 Cutting Edges
for Parting and Grooving
Hard Materials, Tough and
General Applications
4.3
Recommended
Dimensions Machining Data
IC908 f groove
Designation CW RE CWTOL (1) RETOL (2) CDX (3) (mm/rev)
PENTA 34N150C015 1.50 0.15 0.02 0.030 8.00 • 0.03-0.07
PENTA 34N200C020 2.00 0.20 0.02 0.030 8.00 • 0.04-0.14
PENTA 34N200C100 2.00 1.00 0.02 0.050 8.00 • 0.05-0.16
PENTA 34N222C015 2.22 0.15 0.02 0.030 8.00 • 0.05-0.14
PENTA 34N230C020 2.30 0.20 0.02 0.030 8.00 • 0.05-0.14
PENTA 34N239C015 2.39 0.15 0.02 0.030 8.00 • 0.05-0.15
PENTA 34N239C120 2.39 1.20 0.02 0.050 8.00 • 0.05-0.18
PENTA 34N247C020 2.47 0.20 0.02 0.030 8.00 • 0.05-0.18
PENTA 34N250C020 2.50 0.20 0.02 0.030 8.00 • 0.05-0.18
PENTA 34N270C010 2.70 0.10 0.02 0.030 10.00 • 0.05-0.18
PENTA 34N287C020 2.87 0.20 0.02 0.030 10.00 • 0.05-0.18
PENTA 34N300C000 3.00 0.00 0.02 0.000 10.00 • 0.04-0.10
PENTA 34N300C020 3.00 0.20 0.02 0.030 10.00 • 0.06-0.22
PENTA 34N300C040 3.00 0.40 0.02 0.030 10.00 • 0.06-0.25
PENTA 34N300C150 3.00 1.50 0.02 0.050 10.00 • 0.06-0.20
PENTA 34N315C015 3.15 0.15 0.02 0.030 10.00 • 0.06-0.20
PENTA 34N318C020 3.18 0.20 0.02 0.030 10.00 • 0.06-0.22
PENTA 34N330C010 3.30 0.10 0.02 0.020 10.00 • 0.06-0.20
PENTA 34N348C020 3.48 0.20 0.02 0.030 10.00 • 0.06-0.25
PENTA 34N350C025 3.50 0.25 0.02 0.030 10.00 • 0.06-0.30
PENTA 34N398C020 3.98 0.20 0.02 0.030 10.00 • 0.06-0.30
PENTA 34N400C030 4.00 0.30 0.02 0.030 10.00 • 0.06-0.30
• For cutting speed recommendations and user guide, see pages 538-547
(1) Cutting width tolerance (+/-)
(2) Corner radius tolerance (+/-)
(3) For grooving and parting depths relative to part diameter, see page 534
For tools, see pages: PCADR/L (316) • PCADR/L 34N-RE (318) • PCADR/L-JHP (317) • PCHBR/L (318) • PCHPR/L (316) • PCHR/L-34 (315) • PCHR/L-34-JHP (315)
ØDmax as a Function of Parting / Grooving Depth (T) for PENTA 34 Inserts ØDmax(CUTDIA)
CW ±0.02 T≤5.0 T≤6.0 T≤7.0 T≤8.0 T≤8.5 T≤9.0 T≤10.0 ØDmax(CUTDIA) Tmax
1.50 ≤ CW ≤ 2.69 - -
2.70 ≤ CW ≤ 4.00 N.L. 350 165 100 55 55 20
CUTDIA for parting = 2 x CDX
N.L. = No Limit
534 ISCAR
