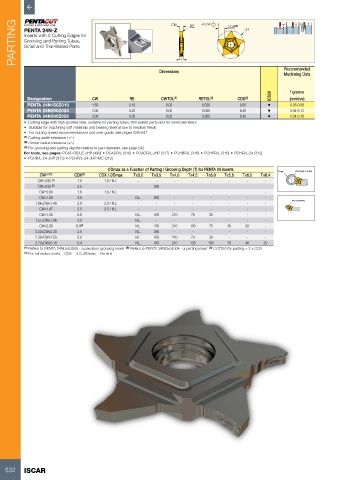

P. 534

PARTING  PENTA 24N-Z                                   CW     RE  ±0.04    CDX (3)  24


          Inserts with 5 Cutting Edges for
          Grooving and Parting Tubes,
          Small and Thin-Walled Parts



                                                         Dimensions  4                               Recommended
                                                                                                     Machining Data


                                                                                                IC908  f groove
           Designation           CW            RE         CWTOL (1)    RETOL (2)    CDX (3)            (mm/rev)
           PENTA 24N150Z010      1.50         0.10         0.02         0.020        5.00      •       0.05-0.08
           PENTA 24N200Z020      2.00         0.20         0.02         0.030        6.40      •       0.04-0.12
           PENTA 24N300Z020      3.00         0.20         0.02         0.000        6.40      •       0.04-0.16
          •  Cutting edge with high positive rake, suitable for parting tubes, thin walled parts and for small diameters
          •   Suitable for machining soft materials and bearing steel at low to medium feeds
          •   For cutting speed recommendations and user guide, see pages 538-547
          (1)  Cutting width tolerance (+/-)
          (2)  Corner radius tolerance (+/-)
          (3)  For grooving and parting depths relative to part diameter, see page 532
          For tools, see pages: PCAD RE/LE-JHP (499) • PCADR/L (316) • PCADR/L-JHP (317) • PCHBR/L (318) • PCHPR/L (316) • PCHR/L-24 (312)
          •  PCHR/L-24-JHP (313) • PCHR/L-24-JHP-MC (313)
                                       ØDmax as a Function of Parting / Grooving Depth (T) for PENTA 24 Inserts  Tmax  ØDmax(CUTDIA)
               CW ±0.02    CDX (3)  CDX / ØDmax  T≤3.0  T≤3.5  T≤4.0  T≤4.5  T≤5.0  T≤5.5  T≤6.5  T≤6.4
              CW=0.50  (1)  1.0       1.0 / N.L.  -     -     -      -     -     -      -     -
              CW=0.50  (2)  2.5                        250
               CW=0.80      1.6       1.6 / N.L.  -     -     -      -     -     -      -     -
               CW=1.00      3.5                  N.L.  250    -      -     -     -      -     -
                                                                                                        ØDmax(CUTDIA)
             1.04≤CW≤1.40   2.0       2.0 / N.L.  -     -     -      -     -     -      -     -
               CW=1.47      2.5       2.5 / N.L.  -     -     -      -     -     -      -     -
               CW=1.50      5.0                  N.L.  470   210    70     30    -      -     -
             1.57≤CW≤1.96   3.0                  N.L.   -     -      -     -     -      -     -
               CW=2.00      6.0 (4)              N.L.  470   210    130   75     45    20     -
             2.22≤CW≤2.30   3.5                  N.L.  250    -      -     -     -      -     -
             2.39≤CW≤2.50   5.0                  N.L.  470   210    70    30     -      -     -
             2.70≤CW≤3.18   6.4                  N.L.  470   210    135   100    70    40     20
          (1)  Refers to PENTA 24N050J000 - a precision grooving insert   (2)  Refers to PENTA 24N050J004 - a parting insert   (3)  CUTDIA for parting = 2 x CDX
          (4)
             For full radius insert,   CDX = 3.0, ØDmax = No limit
