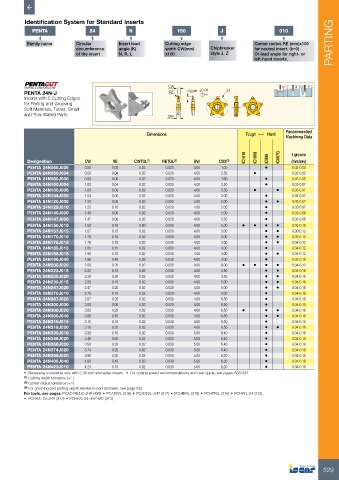

P. 531

Identification System for Standard Inserts
            PENTA               24            N                150            J                    010

           Family name      Circular       Insert lead     Cutting edge                   Corner radius RE (mm)x100   PARTING
                            circumference  angle (K)       width CW(mm)    Chipbreaker    for neutral insert. (k=0)
                            of the insert  N, R, L         x100            style J, Z     Or lead angle for right- or
                                                                                          left-hand inserts.
                                                                                          (eg. 15D=15º)

                                                            CW

          PENTA 24N-J                                       RE     CDX (3) ±0.04  24
          Inserts with 5 Cutting Edges
          for Parting and Grooving
          Soft Materials, Tubes, Small
          and Thin-Walled Parts                             BW



                                                     Dimensions                        Tough 1   Hard  Recommended
                                                                                                     Machining Data

                                                                                       IC1010  IC1008  IC908  IC807G  f groove
           Designation         CW        RE     CWTOL (1)  RETOL (2)  BW      CDX (3)                  (mm/rev)
           PENTA 24N050J000    0.50     0.00      0.02     0.020     4.00      1.00           •         0.02-0.04
           PENTA 24N050J004    0.50     0.04      0.02     0.020     4.00      2.50       •             0.02-0.05
           PENTA 24N080J000    0.80     0.00      0.02     0.020     4.00      1.60           •         0.02-0.05
           PENTA 24N100J004    1.00     0.04      0.02     0.020     4.00      3.50           •         0.03-0.07
           PENTA 24N100J006    1.00     0.06      0.02     0.020     4.00      3.50       •       •     0.03-0.07
           PENTA 24N104J000    1.04     0.00      0.02     0.020     4.00      2.00           •         0.02-0.07
           PENTA 24N120J000    1.20     0.00      0.02     0.020     4.00      2.00           •   •     0.03-0.07
           PENTA 24N125J010    1.25     0.10      0.02     0.020     4.00      2.00           •         0.03-0.07
           PENTA 24N140J000    1.40     0.00      0.02     0.020     4.00      2.00           •         0.03-0.08
           PENTA 24N147J000    1.47     0.00      0.02     0.020     4.00      2.50           •         0.03-0.08
           PENTA 24N150J010    1.50     0.10      0.00     0.020     4.00      5.00   •   •   •   •     0.03-0.10
           PENTA 24N157J015    1.57     0.15      0.02     0.030     4.00      3.00           •   •     0.00-0.12
           PENTA 24N170J010    1.70     0.10      0.02     0.030     4.00      3.00           •   •     0.03-0.12
           PENTA 24N178J018    1.78     0.18      0.02     0.030     4.00      3.00           •   •     0.04-0.12
           PENTA 24N185J015    1.85     0.15      0.02     0.030     4.00      3.00           •         0.04-0.12
           PENTA 24N196J015    1.96     0.15      0.02     0.030     4.00      3.00           •   •     0.04-0.12
           PENTA 24N196J040    1.96     0.40      0.02     0.030     4.00      3.00           •         0.03-0.10
           PENTA 24N200J020    2.00     0.20      0.02     0.030     4.00      6.00   •   •   •   •     0.04-0.12
           PENTA 24N222J015    2.22     0.15      0.02     0.030     4.00      3.50           •   •     0.04-0.16
           PENTA 24N230J020    2.30     0.20      0.02     0.030     4.00      3.50           •   •     0.04-0.16
           PENTA 24N239J015    2.39     0.15      0.02     0.030     4.00      5.00           •   •     0.04-0.16
           PENTA 24N247J020    2.47     0.20      0.02     0.030     4.00      5.00           •   •     0.04-0.16
           PENTA 24N270J010    2.70     0.10      0.02     0.020     4.00      5.00           •         0.04-0.16
           PENTA 24N287J020    2.87     0.20      0.02     0.030     4.00      6.50           •         0.04-0.16
           PENTA 24N300J000    3.00     0.00      0.02     0.020     4.00      6.50           •         0.04-0.10
           PENTA 24N300J020    3.00     0.20      0.02     0.030     4.00      6.50   •       •   •     0.04-0.16
           PENTA 24N300J040    3.00     0.40      0.02     0.030     4.00      6.50           •   •     0.04-0.16
           PENTA 24N315J015    3.15     0.15      0.02     0.030     4.00      6.50           •         0.04-0.16
           PENTA 24N318J020    3.18     0.20      0.02     0.030     4.00      6.50           •   •     0.04-0.16
           PENTA 24N330J010    3.30     0.10      0.02     0.030     5.00      6.40           •         0.04-0.16
           PENTA 24N348J020    3.48     0.20      0.02     0.030     5.00      6.40           •         0.04-0.18
           PENTA 24N356J020    3.56     0.20      0.02     0.030     5.00      6.40           •         0.04-0.18
           PENTA 24N374J020    3.74     0.20      0.02     0.030     5.00      6.40           •         0.04-0.18
           PENTA 24N398J020    3.98     0.20      0.02     0.030     5.00      6.20           •         0.04-0.18
           PENTA 24N400J040    4.00     0.40      0.02     0.030     5.00      6.20           •         0.04-0.18
           PENTA 24N423J010    4.23     0.10      0.02     0.030     5.00      6.20           •         0.04-0.18
          •  Recessing is possible only with 2.39 mm and wider inserts   •  For cutting speed recommendations and user guide, see pages 538-547
          (1)  Cutting width tolerance (+/-)
          (2)  Corner radius tolerance (+/-)
          (3)  For grooving and parting depth relative to part diameter, see page 532
          For tools, see pages: PCAD RE/LE-JHP (499) • PCADR/L (316) • PCADR/L-JHP (317) • PCHBR/L (318) • PCHPR/L (316) • PCHR/L-24 (312)
          •  PCHR/L-24-JHP (313) • PCHR/L-24-JHP-MC (313)
