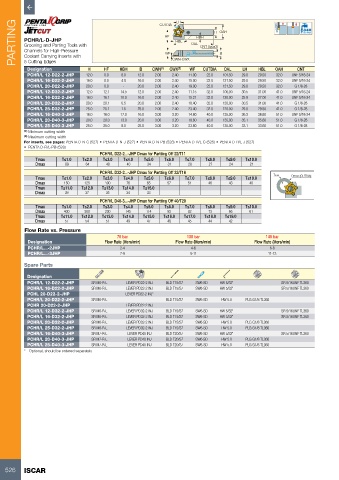

P. 528

PARTING     PCHR/L-D-JHP                           CUTDIA  HBL  OAL HBH  H  OAH                       Bar Max
                                                               LH

                                                           HF
          Grooving and Parting Tools with
                                                                       CNT (typx3)
            Channels for High-Pressure
                                                           WF
                                                                              B
          Coolant Carrying Inserts with
                                                              CWN-CWX
          5 Cutting Edges
           Designation          H     HF   HBH    B    CWN (1)  CWX (2)  WF  CUTDIA  OAL  LH  HBL  OAH   CNT
           PCHR/L 12-D22-2-JHP  12.0  0.0   8.0  12.0  2.00  2.40  11.00  22.0  101.50  29.0  29.50  32.0  UNF 5/16-24
           PCHR/L 16-D22-2-JHP  16.0  0.0   4.0  16.0  2.00  2.40  15.00  22.0  121.50  29.0  29.50  32.0  UNF 5/16-24
           PCHR/L 20-D22-2-JHP  20.0  0.0   -    20.0  2.00  2.40  19.00  22.0  121.50  29.0  29.50  32.0  G 1/8-28
           PCHR/L 12-D32-2-JHP  12.0  12.1  14.5  12.0  2.00  2.40  11.15  32.0  100.00  30.5  31.00  41.0  UNF 5/16-24
           PCHR/L 16-D32-2-JHP  16.0  16.1  10.0  16.0  2.00  2.40  15.21  32.0  120.00  25.9  27.00  41.0  UNF 5/16-24
           PCHR/L 20-D32-2-JHP  20.0  20.1  6.5  20.0  2.00  2.40  18.40  32.0  120.00  30.5  31.00  41.0  G 1/8-28
           PCHR/L 25-D32-2-JHP  25.0  25.1  1.5  25.0  2.00  2.40  23.40  32.0  120.00  29.0  29.50  41.0  G 1/8-28
           PCHR/L 16-D40-3-JHP  16.0  16.0  17.0  16.0  3.00  3.20  14.60  40.0  135.00  36.3  36.80  51.0  UNF 5/16-24
           PCHR/L 20-D40-3-JHP  20.0  20.0  13.0  20.0  3.00  3.20  18.60  40.0  135.00  35.1  35.60  51.0  G 1/8-28
           PCHR/L 25-D40-3-JHP  25.0  25.0  8.0  25.0  3.00  3.20  23.60  40.0  135.00  33.1  33.60  51.0  G 1/8-28
          (1)  Minimum cutting width
          (2)  Maximum cutting width
          For inserts, see pages: PENTA D-N-C (527) • PENTA D-N-J (527) • PENTA D-N-PB (528) • PENTA D-R/L-C (528) • PENTA D-R/L-J (527)
          •  PENTA D-R/L-PB (528)
                                    PCHR/L D22-2...-JHP Dmax for Partting Off 22/T11
              Tmax     T≤1.0  T≤2.0  T≤3.0  T≤4.0   T≤5.0  T≤6.0  T≤7.0  T≤8.0  T≤9.0  T≤10.0
             Dmax       89     64     48      40     34     31     28     27      24     21
                                    PCHR/L D32-2...-JHP Dmax for Partting Off 32/T16
                                                                                                 Tmax  Dmax (CUTDIA)
              Tmax     T≤1.0  T≤2.0  T≤3.0  T≤4.0   T≤5.0  T≤6.0  T≤7.0  T≤8.0  T≤9.0  T≤10.0
             Dmax       150    125    100    78      65     57     51     46     43      40
              Tmax    T≤11.0  T≤12.0  T≤13.0  T≤14.0  T≤15.0
             Dmax       39     37     35     34      33
                                    PCHR/L D40-3...-JHP Dmax for Partting Off 40/T20
              Tmax     T≤1.0  T≤2.0  T≤3.0  T≤4.0   T≤5.0  T≤6.0  T≤7.0  T≤8.0  T≤9.0  T≤10.0
             Dmax       400    300    200    145    114     95     82     73     66      61
              Tmax    T≤11.0  T≤12.0  T≤13.0  T≤14.0  T≤15.0  T≤16.0  T≤17.0  T≤18.0  T≤19.0
             Dmax       57     54     51     49      47     46     45     44     42
          Flow Rate vs. Pressure
                                          70 bar                   100 bar                    140 bar
           Designation                Flow Rate (liters/min)   Flow Rate (liters/min)     Flow Rate (liters/min)
           PCHR/L...-2JHP                  2-4                      4-6                         6-8
           PCHR/L...-3JHP                  7-9                      9-11                       11-13

          Spare Parts

           Designation
           PCHR/L 12-D22-2-JHP   SR M6-R-L   LEVER PD22-2 INJ  BLD T15/S7  SW6-SD  HW 5/32"         SR 5/16UNF TL360
           PCHR/L 16-D22-2-JHP   SR M6-R-L   LEVER PD22-2 INJ  BLD T15/S7  SW6-SD  HW 5/32"         SR 5/16UNF TL360
           PCHL 20-D22-2-JHP                 LEVER PD22-2 INJ*
           PCHR/L 20-D22-2-JHP   SR M6-R-L                 BLD T15/S7  SW6-SD  HW 5.0  PLG G1/8 TL360
           PCHR 20-D22-2-JHP                 LEVER PD22-2 INJ
           PCHR/L 12-D32-2-JHP   SR M6-R-L   LEVER PD32-2 INJ  BLD T15/S7  SW6-SD  HW 5/32"         SR 5/16UNF TL360
           PCHR/L 16-D32-2-JHP   SR M6-R-L   LEVER PD32-2 INJ  BLD T15/S7  SW6-SD  HW 5/32"         SR 5/16UNF TL360
           PCHR/L 20-D32-2-JHP   SR M6-R-L   LEVER PD32-2 INJ  BLD T15/S7  SW6-SD  HW 5.0  PLG G1/8 TL360
           PCHR/L 25-D32-2-JHP   SR M6-R-L   LEVER PD32-2 INJ  BLD T15/S7  SW6-SD  HW 5.0  PLG G1/8 TL360
           PCHR/L 16-D40-3-JHP   SR M7-R-L    LEVER PD40 INJ  BLD T20/S7  SW6-SD  HW 5/32"          SR 5/16UNF TL360
           PCHR/L 20-D40-3-JHP   SR M7-R-L    LEVER PD40 INJ  BLD T20/S7  SW6-SD  HW 5.0  PLG G1/8 TL360
           PCHR/L 25-D40-3-JHP   SR M7-R-L    LEVER PD40 INJ  BLD T20/S7  SW6-SD  HW 5.0  PLG G1/8 TL360
          *  Optional, should be ordered separately
