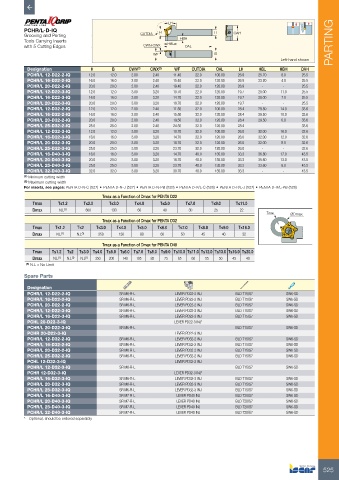

Page 527 - ISCAR(TURNING-CATALOG-42-2022)
P. 527

LH
          PCHR/L-D-IQ                                    H                  H
          Grooving and Parting                    CUTDIA                           OAH
          Tools Carrying Inserts                                HBH                                                   PARTING
          with 5 Cutting Edges                     CWN-CWX  HBL   OAL
                                                       WF                   B
                                                                                                    Left-hand shown
           Designation           H      B     CWN (1)  CWX (2)  WF  CUTDIA   OAL     LH     HBL    HBH     OAH
           PCHR/L 12-D22-2-IQ   12.0    12.0   2.00    2.40   11.40   22.0  100.00   26.9   25.70   8.0    25.5
           PCHR/L 16-D22-2-IQ   16.0    16.0   2.00    2.40   15.40   22.0  120.00   26.9   23.20   4.0    25.5
           PCHR/L 20-D22-2-IQ   20.0    20.0   2.00    2.40   19.40   22.0  120.00   26.9    -      -      25.5
           PCHR/L 12-D22-3-IQ   12.0    12.0   3.00    3.20   10.70   22.0  120.00   19.7   20.00   11.0   25.5
           PCHR/L 16-D22-3-IQ   16.0    16.0   3.00    3.20   14.70   22.0  120.00   19.7   20.00   7.0    25.5
           PCHR/L 20-D22-3-IQ   20.0    20.0   3.00    3.20   18.70   22.0  120.00   19.7    -      -      25.5
           PCHR/L 12-D32-2-IQ   12.0    12.0   2.00    2.40   11.50   32.0  100.00   28.4   29.50   14.0   33.6
           PCHR/L 16-D32-2-IQ   16.0    16.0   2.00    2.40   15.50   32.0  120.00   28.4   29.50   10.0   33.6
           PCHR/L 20-D32-2-IQ   20.0    20.0   2.00    2.40   19.50   32.0  120.00   28.4   29.50   6.0    33.6
           PCHR/L 25-D32-2-IQ   25.0    25.0   2.00    2.40   24.50   32.0  120.00   28.4    -      -      33.6
           PCHR/L 12-D32-3-IQ   12.0    12.0   3.00    3.20   10.70   32.0  100.00   26.0   32.00   16.0   32.6
           PCHR/L 16-D32-3-IQ   16.0    16.0   3.00    3.20   14.70   32.0  120.00   26.0   32.00   12.0   32.6
           PCHR/L 20-D32-3-IQ   20.0    20.0   3.00    3.20   18.70   32.0  120.00   26.0   32.00   8.0    32.6
           PCHR/L 25-D32-3-IQ   25.0    25.0   3.00    3.20   23.70   32.0  120.00   26.0    -      -      32.6
           PCHR/L 16-D40-3-IQ   16.0    16.0   3.00    3.20   14.70   40.0  135.00   33.3   36.80   17.0   43.5
           PCHR/L 20-D40-3-IQ   20.0    20.0   3.00    3.20   18.70   40.0  135.00   33.3   35.60   13.0   43.5
           PCHR/L 25-D40-3-IQ   25.0    25.0   3.00    3.20   23.70   40.0  135.00   33.3   33.60   8.0    43.5
           PCHR/L 32-D40-3-IQ   32.0    32.0   3.00    3.20   30.70   40.0  135.00   33.3    -      -      43.5
          (1)  Minimum cutting width
          (2)  Maximum cutting width
          For inserts, see pages: PENTA D-N-C (527) • PENTA D-N-J (527) • PENTA D-N-PB (528) • PENTA D-R/L-C (528) • PENTA D-R/L-J (527) • PENTA D-R/L-PB (528)
                                     Tmax as a Function of Dmax for PENTA D22
             Tmax    T≤1.2    T≤2.0    T≤3.0    T≤4.0    T≤5.0    T≤7.0    T≤9.0    T≤11.0
            Dmax      N.L (1)  600      130      60       40       30       25       22
                                                                                               Tmax    ØDmax
                                     Tmax as a Function of Dmax for PENTA D32
            Tmax    T≤1.2   T≤2    T≤3.0  T≤4.0  T≤5.0  T≤6.0   T≤7.0  T≤8.0  T≤9.0  T≤16.0
            Dmax     N.L (1)  N.L (1)  250  130   80     60      50     45     40     32
                                     Tmax as a Function of Dmax for PENTA D40
            Tmax   T≤1.2  T≤2  T≤3.0 T≤4.0 T≤5.0 T≤6.0 T≤7.0 T≤8.0 T≤9.0 T≤10.0 T≤11.0 T≤12.0 T≤13.0 T≤16.0 T≤20.0
            Dmax    N.L (1)  N.L (1)  N.L (1)  350  200  140  105  85  75  65  60  55  50  45  40
          (1)  N.L = No Limit

          Spare Parts
           Designation
           PCHR/L 12-D22-2-IQ              SR M6-R-L          LEVER PD22-2 INJ      BLD T15/S7        SW6-SD
           PCHR/L 16-D22-2-IQ              SR M6-R-L          LEVER PD22-2 INJ      BLD T15/S7        SW6-SD
           PCHR/L 20-D22-2-IQ              SR M6-R-L          LEVER PD22-2 INJ      BLD T15/S7        SW6-SD
           PCHR/L 12-D22-3-IQ              SR M6-R-L          LEVER PD22-3 INJ      BLD T15/S7        SW6-SD
           PCHR/L 16-D22-3-IQ              SR M6-R-L          LEVER PD22-3 INJ      BLD T15/S7        SW6-SD
           PCHL 20-D22-3-IQ                                   LEVER PD22-3 INJ*
           PCHR/L 20-D22-3-IQ              SR M6-R-L                                BLD T15/S7        SW6-SD
           PCHR 20-D22-3-IQ                                   LEVER PD22-3 INJ
           PCHR/L 12-D32-2-IQ              SR M6-R-L          LEVER PD32-2 INJ      BLD T15/S7        SW6-SD
           PCHR/L 16-D32-2-IQ              SR M6-R-L          LEVER PD32-2 INJ      BLD T15/S7        SW6-SD
           PCHR/L 20-D32-2-IQ              SR M6-R-L          LEVER PD32-2 INJ      BLD T15/S7        SW6-SD
           PCHR/L 25-D32-2-IQ              SR M6-R-L          LEVER PD32-2 INJ      BLD T15/S7        SW6-SD
           PCHL 12-D32-3-IQ                                   LEVER PD32-3 INJ
           PCHR/L 12-D32-3-IQ              SR M6-R-L                                BLD T15/S7        SW6-SD
           PCHR 12-D32-3-IQ                                   LEVER PD32-3 INJ*
           PCHR/L 16-D32-3-IQ              SR M6-R-L          LEVER PD32-3 INJ      BLD T15/S7        SW6-SD
           PCHR/L 20-D32-3-IQ              SR M6-R-L          LEVER PD32-3 INJ      BLD T15/S7        SW6-SD
           PCHR/L 25-D32-3-IQ              SR M6-R-L          LEVER PD32-3 INJ      BLD T15/S7        SW6-SD
           PCHR/L 16-D40-3-IQ              SR M7-R-L           LEVER PD40 INJ       BLD T20/S7        SW6-SD
           PCHR/L 20-D40-3-IQ              SR M7-R-L           LEVER PD40 INJ       BLD T20/S7        SW6-SD
           PCHR/L 25-D40-3-IQ              SR M7-R-L           LEVER PD40 INJ       BLD T20/S7        SW6-SD
           PCHR/L 32-D40-3-IQ              SR M7-R-L           LEVER PD40 INJ       BLD T20/S7        SW6-SD
          *  Optional, should be ordered separately
