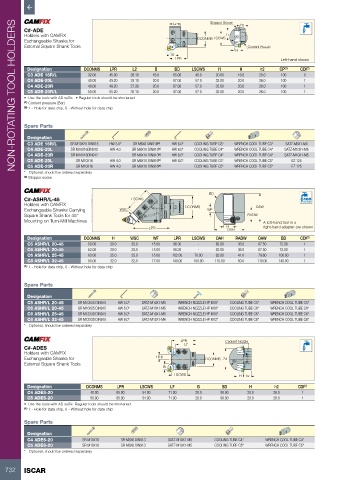

P. 734

L2           Stopper Screw  h2
      NON-ROTATING TOOL HOLDERS
          C#-ADE
          Holders with CAMFIX                                                    l1  BD
          Exchangeable Shanks for                                     DCONMS LSCWS
          External Square Shank Tools                                                   Coolant Nozzle
                                                                                    H
                                                             B
                                                               LPR                                  Left-hand shown
           Designation         DCONMS   LPR     L2     B      BD    LSCWS     l1     H      h2     CP (1)  CDI (2)
           C3 ADE 16R/L         32.00  45.00   28.10   16.0   65.00   45.0   20.00   16.0   20.0    100     0
           C4 ADE-20L           40.00  49.20   29.10   20.0   87.00   57.0   32.00   20.0   26.0    100     1
           C4 ADE-20R           40.00  49.20   27.30   20.0   87.00   57.0   32.00   20.0   26.0    100     1
           C5 ADE-20R/L         50.00  55.20   35.10   20.0   87.00   57.0   32.00   20.0   26.0    100     1
          •  Use the tools with AD suffix   • Regular tools should be shortened
          (1)  Coolant pressure (Bar)
          (2)  1 - Hole for data chip, 0 - Without hole for data chip


          Spare Parts

           Designation
           C3 ADE 16R/L   SR M10X20 DIN915  HW 3.0*  SR M6X8 DIN916 (a)  HW 5.0*  COOLING TUBE C3*  WRENCH COOL TUBE C3*  SATZ-M8X1-M3
           C4 ADE-20L     SR M10X16DIN912  HW 4.0  SR M8X10 DIN913 (a)  HW 8.0*  COOLING TUBE C4*  WRENCH COOL TUBE C4*  SATZ-M10X1-M5
           C4 ADE-20R     SR M10X16DIN912      SR M8X10 DIN913 (a)  HW 8.0*  COOLING TUBE C4*  WRENCH COOL TUBE C4*  SATZ-M10X1-M5
           C5 ADE-20L       SR M10X16   HW 4.0  SR M8X10 DIN916 (a)  HW 8.0*  COOLING TUBE C5*  WRENCH COOL TUBE C5*  EZ 125
           C5 ADE-20R       SR M10X16   HW 4.0  SR M8X10 DIN916 (a)  COOLING TUBE C5*  WRENCH COOL TUBE C5*  EZ 125
          *  Optional, should be ordered separately
          (a)  Stopper screw

                                                                          BD
          C#-ASHR/L-45                         LSCWS
          Holders with CAMFIX                                     DCONMS                   OAW              Bar Max
          Exchangeable Shanks Carrying     WSC                            WF
          Square Shank Tools for 45°                                                    RADW
          Mounting on Turn-Mill Machines                                                     A left-hand tool in a
                                                     LPR                         H OAH       right-hand adapter are shown
           Designation         DCONMS   H      WSC     WF     LPR   LSCWS    OAH    RADW    OAW     BD    CDI (1)
           C5 ASHR/L 20-45      50.00   20.0   20.0   15.00   96.30    -     62.00   36.0   67.50  72.00    1
           C6 ASHR/L 20-45      63.00   20.0   20.0   15.00   98.30    -     62.00   36.0   67.50  72.00    1
           C6 ASHR/L 25-45      63.00   25.0   25.0   15.00   102.00  70.00  83.00   41.6   79.60  100.00   1
           C8 ASHR/L 32-45      80.00   32.0   32.0   17.00   140.00  100.00  110.00  50.0  110.00  140.00  1
          (1)  1 - Hole for data chip, 0 - Without hole for data chip

          Spare Parts
           Designation
           C5 ASHR/L 20-45  SR M10X25 DIN915  HW 5.0*  SATZ-M10X1-M5  WRENCH NOZZLE HP M10*  COOLING TUBE C5*  WRENCH COOL TUBE C5*
           C6 ASHR/L 20-45  SR M10X25 DIN915  HW 5.0*  SATZ-M10X1-M5  WRENCH NOZZLE HP M10*  COOLING TUBE C6*  WRENCH COOL TUBE C6*
           C6 ASHR/L 25-45  SR M12X30 DIN915  HW 6.0*  SATZ-M10X1-M5  WRENCH NOZZLE HP M10*  COOLING TUBE C6*  WRENCH COOL TUBE C6*
           C8 ASHR/L 32-45  SR M12X30 DIN915  HW 6.0*  SATZ-M12X1-M6  WRENCH NOZZLE HP M12*  COOLING TUBE C8*  WRENCH COOL TUBE C8*
          *  Optional, should be ordered separately
                                                                LPR             Coolant Nozzle

          C#-ADES                                                 LF
          Holders with CAMFIX
          Exchangeable Shanks for                       16.6             DCONMS 74  BD
          External Square Shank Tools
                                                          B
                                                              LSCWS                  H  h2
           Designation         DCONMS     LPR     LSCWS      LF       B        BD        H       h2       CDI (1)
           C4 ADES-20            40.00    85.00    54.00    71.00     20.0    90.00     20.0     26.0      1
           C5 ADES-20            50.00    85.00    54.00    71.00     20.0    90.00     20.0     26.0      1
          •  Use the tools with AD suffix. Regular tools should be shortened.
          (1)  1 - Hole for data chip, 0 - Without hole for data chip

          Spare Parts
           Designation
           C4 ADES-20         SR M10X16    SR M8X6 DIN913   SATZ-M10X1-M5   COOLING TUBE C4*  WRENCH COOL TUBE C4*
           C5 ADES-20         SR M10X16    SR M8X6 DIN913   SATZ-M10X1-M5   COOLING TUBE C5*  WRENCH COOL TUBE C5*
          *  Optional, should be ordered separately
