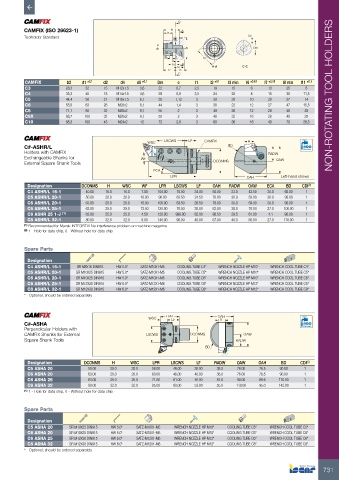

P. 733

C
          CAMFIX (ISO 26623-1)                               l8  A
                                                            l7                          2e
          Toolholder Standard                                 d4
                                                        d2        d1                      Dm
                                                           d5           b2
                                                             l1
                                                             l11  A         A-A       C-C
                                                               l6
                                                            l2  l3
                                                                C
          CAMFIX         b2   d1  ±0.1  d2  d4   d5  ±0.1  Dm  e      l1   l2  ±0.1  l3 min  l6  ±0.15  l7  ±0.15  l8 min  l11  ±0.1
          C3            28,3   32    15   M12x1.5  3,6   22    0,7   2,5    19    15     6     13     25    8
          C4            35,3   40    18   M14x1.5  4,6   28    0,9   2,5    24    20     8     15     30    11,5      NON-ROTATING TOOL HOLDERS
          C5            44,4   50    21   M16x1.5  6,1   35    1,12   3     30    20     10    20     37    14
          C6            55,8   63    28   M20x2   8,1    44    1,4    3     38    22     12    27     47    15,5
          C8            71,1   80    32   M20x2   9,1    55    2      3     48    30     12    28     48    25
          C8X           88,7   100   32   M20x2   9,1    55    2      3     48    32     16    28     48    25
          C10           88,3   100   43   M24x2   12     72    2,8    3     60    36     16    40     70    26,5

                                                           LSCWS   LF    CAMFIX         H

          C#-ASHR/L                                  WSC                         BD
          Holders with CAMFIX                                                                  RADW         Bar Max
          Exchangeable Shanks for                  WF                                             OAW
          External Square Shank Tools                                       DCONMS
                                                       ECA
                                                             LPR                        OAH         Left-hand shown
           Designation        DCONMS   H    WSC    WF    LPR  LSCWS   LF    OAH  RADW   OAW    ECA   BD    CDI (2)
           C4 ASHR/L 16-1      40.00  16.0  16.0   7.00  104.00  70.00  34.00  50.00  23.0  43.50  30.0  60.00  1
           C5 ASHR/L 20-1      50.00  20.0  20.0  10.00  98.00  63.50  24.50  78.00  30.0  59.00  30.0  90.00  1
           C6 ASHR/L 20-1      63.00  20.0  20.0  10.00  100.00  63.50  26.50  78.00  30.0  59.00  30.0  90.00  1
           C6 ASHR/L 25-1      63.00  25.0  25.0  13.00  120.00  70.00  30.00  82.00  38.0  70.00  27.0  100.00  1
           C6 ASHR 25 1-J  (1)  63.00  25.0  25.0  4.50  120.00  999.00  82.00  86.50  29.5  61.00  4.1  90.00  1
           C8 ASHR/L 32-1      80.00  32.0  32.0   8.00  140.00  90.00  40.00  87.00  40.0  80.00  27.0  110.00  1
          (1)  Recommended for Mazak INTEGREX! No interference problem on machine magazine
          (2)  1 - Hole for data chip, 0 - Without hole for data chip

          Spare Parts
           Designation
           C4 ASHR/L 16-1   SR M8X16 DIN915  HW 5.0*  SATZ-M10X1-M5  COOLING TUBE C4*  WRENCH NOZZLE HP M10*  WRENCH COOL TUBE C4*
           C5 ASHR/L 20-1   SR M10X25 DIN915  HW 5.0*  SATZ-M10X1-M5  COOLING TUBE C5*  WRENCH NOZZLE HP M10*  WRENCH COOL TUBE C5*
           C6 ASHR/L 20-1   SR M10X25 DIN915  HW 5.0*  SATZ-M10X1-M5  COOLING TUBE C6*  WRENCH NOZZLE HP M10*  WRENCH COOL TUBE C6*
           C6 ASHR/L 25-1   SR M12X30 DIN915  HW 6.0*  SATZ-M12X1-M6  COOLING TUBE C6*  WRENCH NOZZLE HP M12*  WRENCH COOL TUBE C6*
           C8 ASHR/L 32-1   SR M12X30 DIN915  HW 6.0*  SATZ-M12X1-M6  COOLING TUBE C8*  WRENCH NOZZLE HP M12*  WRENCH COOL TUBE C8*
          *  Optional, should be ordered separately


                                                     WSC   LPR               OAH
          C#-ASHA                                            LF               H
          Perpendicular Holders with                                                                        Bar Max
          CAMFIX Shanks for External                LSCWS           DCONMS             OAW
          Square Shank Tools                                                        RADW
                                                                         BD

           Designation         DCONMS   H      WSC     LPR   LSCWS    LF    RADW    OAW     OAH     BD     CDI (1)
           C5 ASHA 20           50.00   20.0   20.0   58.00   46.00  38.00   38.0   76.00   76.5   90.00    1
           C6 ASHA 20           63.00   20.0   20.0   60.00   46.00  40.00   38.0   76.00   76.5   90.00    1
           C6 ASHA 25           63.00   25.0   25.0   71.00   61.00  46.00   45.0   90.00   86.6   110.00   1
           C8 ASHA 32           80.00   32.0   32.0   85.00   80.00  53.00   55.0   110.00  95.0   142.00   1
          (1)  1 - Hole for data chip, 0 - Without hole for data chip


          Spare Parts

           Designation
           C5 ASHA 20    SR M10X25 DIN915  HW 5.0*  SATZ-M10X1-M5  WRENCH NOZZLE HP M10*  COOLING TUBE C5*  WRENCH COOL TUBE C5*
           C6 ASHA 20    SR M10X25 DIN915  HW 5.0*  SATZ-M10X1-M5  WRENCH NOZZLE HP M10*  COOLING TUBE C6*  WRENCH COOL TUBE C6*
           C6 ASHA 25    SR M12X30 DIN915  HW 6.0*  SATZ-M12X1-M6  WRENCH NOZZLE HP M12*  COOLING TUBE C6*  WRENCH COOL TUBE C6*
           C8 ASHA 32    SR M12X30 DIN915  HW 6.0*  SATZ-M12X1-M6  WRENCH NOZZLE HP M12*  COOLING TUBE C8*  WRENCH COOL TUBE C8*
          *  Optional, should be ordered separately
