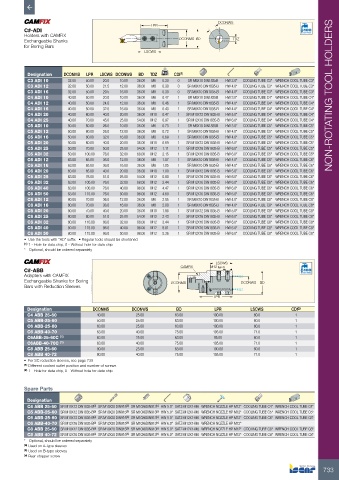

Page 735 - ISCAR(TURNING-CATALOG-42-2022)
P. 735

DCONWS
          C#-ADI                                      LPR
          Holders with CAMFIX                                                                               Bar Max
          Exchangeable Shanks                                   DCONMS BD          TDZ
          for Boring Bars
                                                    LSCWS



           Designation  DCONMS  LPR  LSCWS DCONWS  BD  TDZ  kg  CDI (1)
           C3 ADI 10     32.00  50.00  20.0  10.00  36.00  M6  0.30  0  SR M6X10 DIN1835B  HW 3.0*  COOLING TUBE C3* WRENCH COOL TUBE C3*
           C3 ADI 12     32.00  50.00  21.5  12.00  36.00  M8  0.30  0  SR M8X10 DIN1835-B  HW 4.0*  COOLING TUBE C3* WRENCH COOL TUBE C3*
           C3 ADI 16     32.00  50.00  29.5  16.00  36.00  M8  0.30  0  SR M8X10 DIN1835-B  HW 4.0*  COOLING TUBE C3* WRENCH COOL TUBE C3*
           C4 ADI 10     40.00  50.00  20.0  10.00  36.00  M6  0.47  1  SR M6X10 DIN1835B  HW 3.0*  COOLING TUBE C4* WRENCH COOL TUBE C4* NON-ROTATING TOOL HOLDERS
           C4 ADI 12     40.00  50.00  24.0  12.00  36.00  M8  0.46  1  SR M8X10 DIN1835-B  HW 4.0*  COOLING TUBE C4* WRENCH COOL TUBE C4*
           C4 ADI 16     40.00  50.00  32.0  16.00  36.00  M8  0.43  1  SR M8X10 DIN1835-B  HW 4.0*  COOLING TUBE C4* WRENCH COOL TUBE C4*
           C4 ADI 20     40.00  60.00  40.0  20.00  36.00  M10  0.47  1  SR M10X12 DIN1835-B  HW 5.0*  COOLING TUBE C4* WRENCH COOL TUBE C4*
           C4 ADI 25     40.00  70.00  45.0  25.00  54.00  M12  0.97  1  SR M12X16 DIN1835-B  HW 6.0*  COOLING TUBE C4* WRENCH COOL TUBE C4*
           C5 ADI 10     50.00  60.00  26.0  10.00  36.00  M6  0.73  1  SR M6X10 DIN1835B  HW 3.0*  COOLING TUBE C5* WRENCH COOL TUBE C5*
           C5 ADI 12     50.00  60.00  26.0  12.00  36.00  M8  0.72  1  SR M8X10 DIN1835-B  HW 4.0*  COOLING TUBE C5* WRENCH COOL TUBE C5*
           C5 ADI 16     50.00  60.00  32.0  16.00  36.00  M8  0.69  1  SR M8X10 DIN1835-B  HW 4.0*  COOLING TUBE C5* WRENCH COOL TUBE C5*
           C5 ADI 20     50.00  60.00  40.0  20.00  36.00  M10  0.69  1  SR M10X12 DIN1835-B  HW 5.0*  COOLING TUBE C5* WRENCH COOL TUBE C5*
           C5 ADI 25     50.00  70.00  50.0  25.00  54.00  M12  1.11  1  SR M12X16 DIN1835-B  HW 6.0*  COOLING TUBE C5* WRENCH COOL TUBE C5*
           C5 ADI 32     50.00  100.00  76.0  32.00  68.00  M12  2.15  1  SR M12X16 DIN1835-B  HW 6.0*  COOLING TUBE C5* WRENCH COOL TUBE C5*
           C6 ADI 12     63.00  65.00  36.0  12.00  36.00  M8  1.07  1  SR M8X10 DIN1835-B  HW 4.0*  COOLING TUBE C6* WRENCH COOL TUBE C6*
           C6 ADI 16     63.00  65.00  36.0  16.00  36.00  M8  1.05  1  SR M8X10 DIN1835-B  HW 4.0*  COOLING TUBE C6* WRENCH COOL TUBE C6*
           C6 ADI 20     63.00  65.00  40.0  20.00  36.00  M10  1.00  1  SR M10X12 DIN1835-B  HW 5.0*  COOLING TUBE C6* WRENCH COOL TUBE C6*
           C6 ADI 25     63.00  76.00  51.0  25.00  54.00  M12  0.80  1  SR M12X16 DIN1835-B  HW 6.0*  COOLING TUBE C6* WRENCH COOL TUBE C6*
           C6 ADI 32     63.00  100.00  76.0  32.00  68.00  M12  2.44  1  SR M12X16 DIN1835-B  HW 6.0*  COOLING TUBE C6* WRENCH COOL TUBE C6*
           C6 ADI 40     63.00  100.00  76.0  40.00  98.00  M12  4.47  1  SR M12X16 DIN1835-B  HW 6.0*  COOLING TUBE C6* WRENCH COOL TUBE C6*
           C6 ADI 50     63.00  115.00  76.0  50.00  98.00  M12  4.80  1  SR M12X16 DIN1835-B  HW 6.0*  COOLING TUBE C6* WRENCH COOL TUBE C6*
           C8 ADI 12     80.00  70.00  36.0  12.00  36.00  M8  2.05  1  SR M8X10 DIN1835-B  HW 4.0*  COOLING TUBE C8* WRENCH COOL TUBE C8*
           C8 ADI 16     80.00  70.00  36.0  16.00  36.00  M8  2.00  1  SR M8X10 DIN1835-B  HW 4.0*  COOLING TUBE C8* WRENCH COOL TUBE C8*
           C8 ADI 20     80.00  70.00  40.0  20.00  36.00  M10  1.98  1  SR M10X12 DIN1835-B  HW 5.0*  COOLING TUBE C8* WRENCH COOL TUBE C8*
           C8 ADI 25     80.00  80.00  51.0  25.00  54.00  M12  2.43  1  SR M12X16 DIN1835-B  HW 6.0*  COOLING TUBE C8* WRENCH COOL TUBE C8*
           C8 ADI 32     80.00  110.00  86.0  32.00  68.00  M12  3.44  1  SR M12X16 DIN1835-B  HW 6.0*  COOLING TUBE C8* WRENCH COOL TUBE C8*
           C8 ADI 40     80.00  115.00  86.0  40.00  98.00  M12  5.81  1  SR M12X16 DIN1835-B  HW 6.0*  COOLING TUBE C8* WRENCH COOL TUBE C8*
           C8 ADI 50     80.00  115.00  86.0  50.00  98.00  M12  5.36  1  SR M12X16 DIN1835-B  HW 6.0*  COOLING TUBE C8* WRENCH COOL TUBE C8*
          •  Use the tools with "AD" suffix   • Regular tools should be shortened
          (1)  1 - Hole for data chip, 0 - Without hole for data chip
          *  Optional, should be ordered separately
                                                                             LSCWS

         C#-ABB                                                 CAMFIX     M12 (typ.4)
         Adapters with CAMFIX                                                                               Bar Max
         Exchangeable Shanks for Boring                      DCONMS                   DCONWS  BD
         Bars with Reduction Sleeves

                                                                            LPR
           Designation            DCONMS       DCONWS          BD           LPR          LSCWS         CDI (2)
           C4 ABB 25-60            40.00         25.00        63.00         100.00        60.0           1
           C5 ABB-25-60            50.00         25.00        63.00         100.00        60.0           1
           C6 ABB-25-60            63.00         25.00        63.00         100.00        60.0           1
           C6 ABB-40-70            63.00         40.00        75.00         105.00        71.0           1
           C6ABB-25-60C  (1)       63.00         25.00        63.00         95.00         60.0           1
           C6ABB-40-70C  (1)       63.00         40.00        75.00         105.00        71.0           1
           C8 ABB 25-60            80.00         25.00        63.00         100.00        60.0           1
           C8 ABB 40-72            80.00         40.00        75.00         105.00        71.0           1
         •  For SC reduction sleeves, see page 739
         (1)  Different coolant outlet position and number of screws
         (2)  1 - Hole for data chip, 0 - Without hole for data chip

         Spare Parts

           Designation
           C4 ABB 25-60 SR M10X12 DIN1835-B (a)  SR M10X20 DIN915 (b)  SR M10X6DIN913 (c)  HW 5.0* SATZ-M12X1-M6 WRENCH NOZZLE HP M12* COOLING TUBE C4* WRENCH COOL TUBE C4*
           C5 ABB-25-60 SR M10X12 DIN1835-B (a)  SR M10X20 DIN915 (b)  SR M10X6DIN913 (c)  HW 5.0* SATZ-M12X1-M6 WRENCH NOZZLE HP M12* COOLING TUBE C5* WRENCH COOL TUBE C5*
           C6 ABB-25-60 SR M10X12 DIN1835-B (a)  SR M10X20 DIN915 (b)  SR M10X6DIN913 (c)  HW 5.0* SATZ-M12X1-M6 WRENCH NOZZLE HP M12* COOLING TUBE C6* WRENCH COOL TUBE C6*
           C6 ABB-40-70 SR M12X16 DIN1835-B (a)  SR M12X30 DIN915 (b)  SR M10X6DIN913 (c)  HW 6.0* SATZ-M12X1-M6 WRENCH NOZZLE HP M12*
           C8 ABB 25-60 SR M10X12 DIN1835-B (a)  SR M10X20 DIN915 (b)  SR M10X6DIN913 (c)  HW 5.0* SATZ-M12X1-M6 WRENCH NOZZLE HP M12* COOLING TUBE C8* WRENCH COOL TUBE C8*
           C8 ABB 40-72 SR M12X16 DIN1835-B (a)  SR M12X30 DIN915 (b)  SR M10X6DIN913 (c)  HW 6.0* SATZ-M12X1-M6 WRENCH NOZZLE HP M12* COOLING TUBE C8* WRENCH COOL TUBE C8*
         *  Optional, should be ordered separately
         (a)  Used on A-type sleeves
         (b)  Used on B-type sleeves
         (c)  Rear stopper screw
