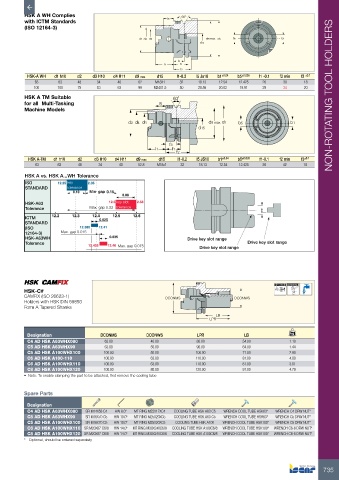

P. 737

HSK A WH Complies                                    60°
          with ICTM Standards                               l5
          (ISO 12164-3)

                                                  d2 d4 d3               d9 max. d1  b5             b1
                                                                       d15


                                                                f3
                                                           l1   f1
                                                                f2
           HSK-A WH  d1 h10  d2   d3 H10  d4 H11  d9 max  d15  l1-0.2  l5 Js10  b1 ±0.04  b5 ±0.035  f1 -0.1  f2 min  f3  ±0.1
             63       63    48     34     40      62    M18X1   32     18.13  12.54  12.425  26      30     18
             100     100    75     53     63      99   M24X1.5  50     28.56  20.02  19.91   29      34     20
          HSK A TM Suitable                                   60˚                                                     NON-ROTATING TOOL HOLDERS
          for all  Multi-Tasking                         l5
          Machine Models

                                              d2 d4 d3                    d9 max  d1  b5               b1
                                                                       d15

                                                             f3
                                                        l1    f1
                                                               f2
           HSK A-TM  d1 h10  d2   d3 H10  d4 H11  d9 max  d15  l1-0.2  l5 JS10  b1 ±0.04  b5 ±0.035  f1-0.1  f2 min  f3 ±0.1
             63      63     48      34     40     52.8  M18x1   32     18.13  12.54  12.425  26     42      18
          HSK A vs. HSK A...WH Tolerance
          ISO            key
          STANDARD       tolerance

          HSK-A63                         key slot
          Tolerance             Max. gap 0.33 tolerance
          ICTM
          STANDARD
          (ISO
          12164-3)    Max. gap 0.015
          HSK-A63WH                                                Drive key slot range
          Tolerance                                                                     Drive key slot range
                                          Max. gap 0.075               Drive key slot range





                                                                                                 A  0.003  A 58-60 HRc
          HSK-C#
          CAMFIX (ISO 26623-1)                             DCONMS                  DCONWS
          Holders with HSK DIN 69893
          Form A Tapered Shanks
                                                                             LB
                                                                           LPR

           Designation              DCONMS          DCONWS            LPR              LB              kg
           C4 AD HSK A63WHX080        63.00           40.00           80.00           54.00            1.10
           C5 AD HSK A63WHX90         63.00           50.00           90.00           64.00            1.44
           C5 AD HSK A100WHX100      100.00           50.00           100.00          71.00            2.90
           C6 AD HSK A100-110        100.00           63.00           110.00          81.00            4.00
           C6 AD HSK A100WHX110      100.00           63.00           110.00          81.00            3.61
           C8 AD HSK A100WHX120      100.00           80.00           120.00          91.00            4.79
          •  Note: To enable clamping the part to be attached, first remove the cooling tube

          Spare Parts
           Designation
           C4 AD HSK A63WHX080  SR M14X58 C4  HW 8.0*  MT RING M22X17XC4  COOLING TUBE HSK A63 C5  WRENCH COOL TUBE HSK63*  WRENCH C4 DRW NUT*
           C5 AD HSK A63WHX90  SR M16X70 C5  HW 10.0*  MT RING M25X20XC5  COOLING TUBE HSK A63 C5  WRENCH COOL TUBE HSK63*  WRENCH C5 DRW NUT*
           C5 AD HSK A100WHX100  SR M16X70 C5  HW 10.0*  MT RING M25X20XC5  COOLING TUBE HSK A100  WRENCH COOL TUBE HSK100*  WRENCH C5 DRW NUT*
           C6 AD HSK A100WHX110 SR M20X87 C6/8  HW 14.0*  MT RING M30X24XC6/8  COOLING TUBE HSK A100C6/8  WRENCH COOL TUBE HSK100*  WRENCH C6-8 DRW NUT*
           C8 AD HSK A100WHX120 SR M20X87 C6/8  HW 14.0*  MT RING M30X24XC6/8  COOLING TUBE HSK A100C6/8  WRENCH COOL TUBE HSK100*  WRENCH C6-8 DRW NUT*
          *  Optional, should be ordered separately
