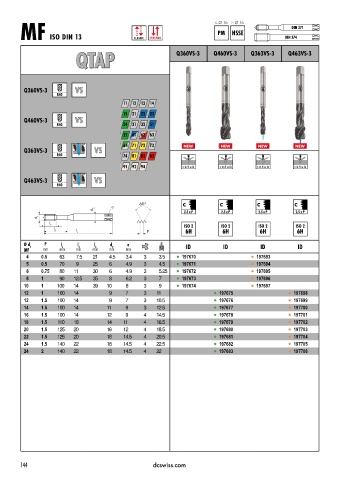

P. 147

≤ Ø 16 > Ø 16
                                                                                                       DIN 371
                                                                             PM HSSE
        MF ISO DIN 13                           CLASSIC  SYNCHRO                                     DIN 374
                            QTAP                               Q360VS-3     Q460VS-3     Q363VS-3     Q463VS-3







         Q360VS-3          VS
                     R40
                                            11 12 13 14
                                            15 21 22 23
         Q460VS-3          VS
                     R40                    24 31 32 51
                                            52 61 62 63

                                                                 NEW
                                                                               NEW
                                                                                            NEW
                                                                                                         NEW
         Q363VS-3                 VS           71 72 73          NEW           NEW          NEW          NEW
                     R40                    74 81 82 83
                                            91 92 94             < 2.5 x D    < 2.5 x D    < 2.5 x D    < 2.5 x D
         Q463VS-3                 VS
                     R40


                                                                 C            C            C            C
                                        a
                                  d 2
                                                                  2.5 x P      2.5 x P      2.5 x P      2.5 x P
              d 1
                  l
                   2
                    l
                    3       l                        P
                            1
         Ø d 1   P    l 1   l 2   l 3   d 2   a                   ID           ID           ID            ID
         MF     mm    mm    mm    mm   mm    mm
          4     0.5   63    7.5   21   4.5   3.4    3    3.5   l 197670                  l 197693
          5     0.5   70    9     25   6     4.9    3    4.5   l 197671                  l 197694
          6     0.75  80   11     30   6     4.9    3    5.25  l 197672                  l 197695
          8     1     90   12.5   35   8     6.2    3    7     l 197673                  l 197696
         10     1    100   14     39   10    8      3    9     l 197674                  l 197697
         12     1    100   14          9     7      3   11                  l 197675                  l 197698
         12     1.5  100   14          9     7      3   10.5                l 197676                  l 197699
         14     1.5  100   14          11    9      3   12.5                l 197677                  l 197700
         16     1.5  100   14          12    9      4   14.5                l 197678                  l 197701
         18     1.5  110   18          14   11      4   16.5                l 197679                  l 197702
         20     1.5  125   20          16   12      4   18.5                l 197680                  l 197703
         22     1.5  125   20          18   14.5    4   20.5                l 197681                  l 197704
         24     1.5  140   22          18   14.5    4   22.5                l 197682                  l 197705
         24     2    140   22          18   14.5    4   22                  l 197683                  l 197706























        144                                            dcswiss.com
