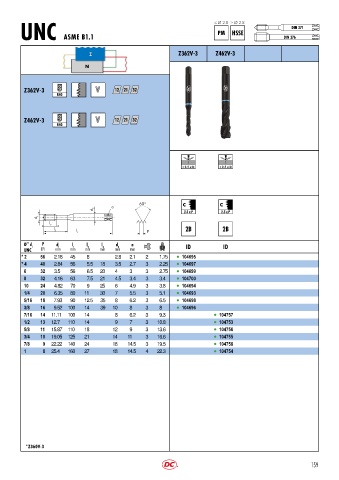

P. 162

≤ Ø 2.8 > Ø 2.8
                                                                                                       DIN 371
                                                                             PM HSSE
        UNC ASME B1.1                                                                                DIN 376

                                Z                               Z362V 3      Z462V 3

                               N



         Z362V 3                   V     12 21 32
                     R40




         Z462V 3                   V     12 21 32
                     R40







                                                                 < 2.5 x D    < 2.5 x D






                                                                 C            C
                                        a
                                  d 2
                                                                  2.5 x P      2.5 x P
              d 1
                  l
                   2
                    l
                    3       l                        P
                            1
         Ø’’ d 1  P  d 1  l 1  l 2   l 3  d 2  a                  ID           ID
         UNC   TPI  mm    mm   mm   mm   mm    mm
         * 2   56   2.18  45    8        2.8   2.1  2    1.75  l 104695
         * 4   40   2.84  56    5.5  18  3.5   2.7  3    2.25  l 104697
         6     32   3.5   56    6.5  20  4     3    3    2.75  l 104699
         8     32   4.16  63    7.5  21  4.5   3.4  3    3.4   l 104700
         10    24   4.82  70    9   25   6     4.9  3    3.8   l 104694
         1/4   20   6.35  80   11   30   7     5.5  3    5.1   l 104693
         5/16  18   7.93  90   12.5  35  8     6.2  3    6.5   l 104698
         3/8   16   9.52  100  14   39   10    8    3    8     l 104696
         7/16  14  11.11  100  14        8     6.2  3    9.3                l 104757
         1/2   13  12.7  110   14        9     7    3   10.8                l 104753
         5/8   11  15.87  110  18        12    9    3   13.6                l 104756
         3/4   10  19.05  125  21        14   11    3   16.6                l 104755
         7/8    9  22.22  140  24        18   14.5  3   19.5                l 104758
         1      8  25.4  160   27        18   14.5  4   22.3                l 104754



















          *Z360V-3
