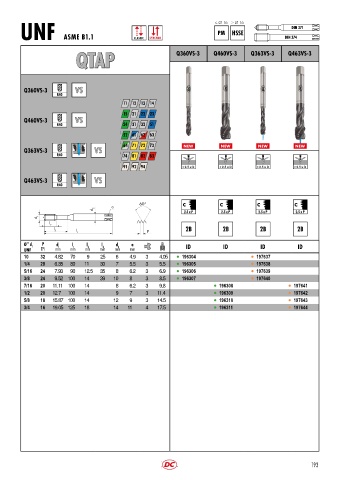

P. 196

UNF            ASME B1.1                CLASSIC  SYNCHRO             ≤ Ø 16 > Ø 16           DIN 374
                                                                                                       DIN 371
                                                                             PM HSSE

                            QTAP                               Q360VS-3     Q460VS-3     Q363VS-3     Q463VS-3







         Q360VS-3          VS
                     R40
                                            11 12 13 14
                                            15 21 22 23
         Q460VS-3          VS
                     R40                    24 31 32 51
                                            52 61 62 63

                                                                                                         NEW
                                                                               NEW
                                                                                            NEW
                                                                 NEW
         Q363VS-3                 VS           71 72 73          NEW           NEW          NEW          NEW
                     R40                    74 81 82 83
                                            91 92 94             < 2.5 x D    < 2.5 x D    < 2.5 x D    < 2.5 x D
         Q463VS-3                 VS
                     R40


                                                                 C            C            C            C
                                        a
                                  d 2
                                                                  2.5 x P      2.5 x P      2.5 x P      2.5 x P
              d 1
                  l
                   2
                    l
                    3       l                        P
                            1
         Ø’’ d 1  P  d 1  l 1  l 2   l 3  d 2  a                  ID           ID           ID            ID
         UNF   TPI  mm    mm   mm   mm   mm    mm
         10    32   4.82  70    9   25    6    4.9  3    4.05  l 196304                  l 197637
         1/4   28   6.35  80   11   30    7    5.5  3    5.5   l 196305                  l 197638
         5/16  24   7.93  90   12.5  35   8    6.2  3    6.9   l 196306                  l 197639
         3/8   24   9.52 100   14   39   10    8    3    8.5   l 196307                  l 197640
         7/16  20  11.11  100  14         8    6.2  3    9.8                l 196308                  l 197641
         1/2   20  12.7  100   14         9    7    3   11.4                l 196309                  l 197642
         5/8   18  15.87 100   14        12    9    3   14.5                l 196310                  l 197643
         3/4   16  19.05 125   18        14   11    4   17.5                l 196311                  l 197644

































                                                                                                              193
