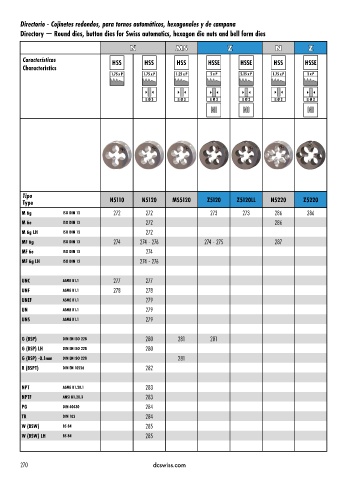

Directorio - Cojinetes redondos, para tornos automáticos, hexagonales y de campana
Directory Round dies, button dies for Swiss automatics, hexagon die nuts and bell form dies

N MS Z N Z

Características HSS HSS HSS HSSE HSSE HSS HSSE
Characteristics
1.75 x P 1.75 x P 1.25 x P 2 x P 2.25 x P 1.75 x P 2 x P
1.5 x D 1 1.5 x D 1 1.5 x D 1 1.5 x D 1 1.5 x D 1 1.5 x D 1 1.5 x D 1

≥ Ø 3 ≥ Ø 3 ≥ Ø 2 ≥ Ø 2 ≥ Ø 3 ≥ Ø 2
NI NI NI

Tipo
Type N5110 N5120 MS5120 Z5120 Z5120LL N5220 Z5220
M 6g ISO DIN 13 272 272 273 273 286 286
M 6e ISO DIN 13 272 286
M 6g LH ISO DIN 13 272
MF 6g ISO DIN 13 274 274 - 276 274 - 275 287
MF 6e ISO DIN 13 274
MF 6g LH ISO DIN 13 274 - 276

UNC ASME B1.1 277 277
UNF ASME B1.1 278 278
UNEF ASME B1.1 279
UN ASME B1.1 279
UNS ASME B1.1 279

G (BSP) DIN EN ISO 228 280 281 281
G (BSP) LH DIN EN ISO 228 280
G (BSP) -0.1mm DIN EN ISO 228 281
R (BSPT) DIN EN 10226 282

NPT ASME B1.20.1 283
NPTF ANSI B1.20.3 283
PG DIN 40430 284
TR DIN 103 284

W (BSW) BS 84 285
W (BSW) LH BS 84 285

270 dcswiss.com
