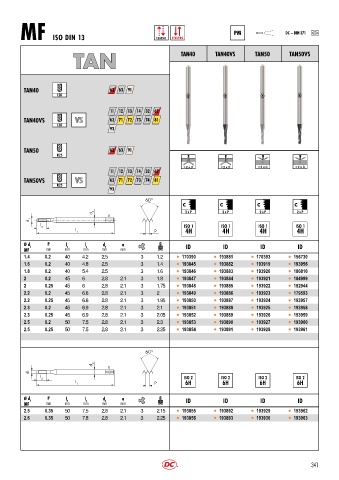

P. 344

PM                DC – DIN 371
        MF ISO DIN 13                                   CLASSIC  SYNCHRO

                           TAN                                   TAN40       TAN40VS       TAN50       TAN50VS







         TAN40                          62 63 91
                     L20


                                        11 12 13 14 32 62
         TAN40VS           VS           63 71 72 73 74  81
                     L20
                                        93


         TAN50                          62 63 91
                     R25
                                                                  < 2 x D      < 2 x D      < 2 x D      < 2 x D
                                        11 12 13 14 32 62
         TAN50VS           VS           63 71 72 73 74  81
                     R25
                                        93

                                                                 C            C            C            C
                                 d 2   a                          2 x P        2 x P        2 x P        2 x P
           d 1
               l 2
                           l                           P
                            1
         Ø d 1    P     l 1    l 2   d 2    a                     ID           ID           ID            ID
         MF      mm     mm    mm     mm    mm
         1.4     0.2    40    4.2    2.5          3     1.2    l 170390     l 193881     l 170393     l 156730
         1.6     0.2    40    4.8    2.5          3     1.4    l 193845     l 193882     l 193919     l 193956
         1.8     0.2    40    5.4    2.5          3     1.6    l 193846     l 193883     l 193920     l 180810
         2       0.2    45    6      2.8   2.1    3     1.8    l 193847     l 193884     l 193921     l 184999
         2       0.25   45    6      2.8   2.1    3     1.75   l 193848     l 193885     l 193922     l 182944
         2.2     0.2    45    6.6    2.8   2.1    3     2      l 193849     l 193886     l 193923     l 179593
         2.2     0.25   45    6.6    2.8   2.1    3     1.95   l 193850     l 193887     l 193924     l 193957
         2.3     0.2    45    6.9    2.8   2.1    3     2.1    l 193851     l 193888     l 193925     l 193958
         2.3     0.25   45    6.9    2.8   2.1    3     2.05   l 193852     l 193889     l 193926     l 193959
         2.5     0.2    50    7.5    2.8   2.1    3     2.3    l 193853     l 193890     l 193927     l 193960
         2.5     0.25   50    7.5    2.8   2.1    3     2.25   l 193854     l 193891     l 193928     l 193961







                                 d 2   a
           d 1
               l
                2
                           l 1                         P

         Ø d 1    P     l 1    l 2   d 2    a                     ID           ID           ID            ID
         MF      mm     mm    mm     mm    mm
         2.5     0.35   50    7.5    2.8   2.1    3     2.15   l 193855     l 193892     l 193929     l 193962
         2.6     0.35   50    7.8    2.8   2.1    3     2.25   l 193856     l 193893     l 193930     l 193963
