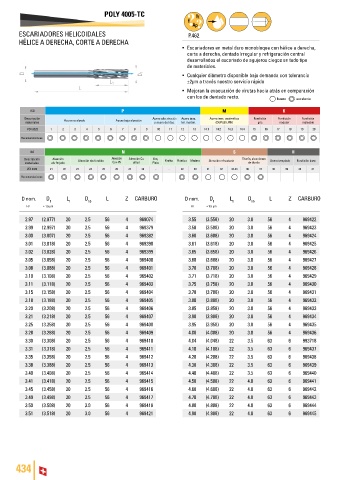

Page 436 - DC_SWISS(Catalogue_TM_ES-EN)

POLY 4005-TC

ESCARIADORES HELICOIDALES P.462
HÉLICE A DERECHA, CORTE A DERECHA
• Escariadores en metal duro monobloque con hélice a derecha,
corte a derecha, dentado irregular y refrigeración central
desarrollados el escariado de agujeros ciegos en todo tipo
de materiales.
• Cualquier diámetro disponible bajo demanda con tolerancia
±2μm a través nuestro servicio rápido
• Mejoran la evacuación de virutas hacia atrás en comparación
con los de dentado recto. bueno excelente

ISO P M K
Descripción Acero no aleado Acero baja aleación Acero alta aleación Acero inox. Acero inox. austenítico Fundición Fundición Fundición
materiales y acero de htas. fer. marten. (DUPLEX /PH) gris nodular maleable
VDI 3323 1 2 3 4 5 6 7 8 9 10 11 12 13 14.1 14.2 14.3 14.4 15 16 17 18 19 20
Recomendaciones

ISO N S H
Descripción Aleación Aleación alu fundido Aleación Aleación Cu Oro, Grafito Plástico Madera Aleación refractaria Titanio, aleaciones Acero templado Fundición dura
materiales alu forjado Cu + Pb difícil Plata de titanio
VDI 3323 21 22 23 24 25 26 27 28 - - 29 30 31 32 33-35 36 37 38 39 40 41
Recomendaciones

D nom. D 1 L 1 D h5 L Z CARBURO D nom. D 1 L 1 D h5 L Z CARBURO
H7 ± 1.5 μm H7 ± 1.5 μm

2.97 (2.977) 20 2.5 56 4 969074 3.55 (3.558) 20 3.0 56 4 969422
2.99 (2.997) 20 2.5 56 4 969379 3.58 (3.588) 20 3.0 56 4 969423
3.00 (3.007) 20 2.5 56 4 969382 3.60 (3.608) 20 3.0 56 4 969424
3.01 (3.018) 20 2.5 56 4 969398 3.61 (3.618) 20 3.0 56 4 969425
3.02 (3.028) 20 2.5 56 4 969399 3.65 (3.658) 20 3.0 56 4 969426
3.05 (3.058) 20 2.5 56 4 969400 3.68 (3.688) 20 3.0 56 4 969427
3.08 (3.088) 20 2.5 56 4 969401 3.70 (3.708) 20 3.0 56 4 969428
3.10 (3.108) 20 2.5 56 4 969402 3.71 (3.718) 20 3.0 56 4 969429
3.11 (3.118) 20 2.5 56 4 969403 3.75 (3.758) 20 3.0 56 4 969430
3.15 (3.158) 20 2.5 56 4 969404 3.78 (3.788) 20 3.0 56 4 969431
3.18 (3.188) 20 2.5 56 4 969405 3.80 (3.808) 20 3.0 56 4 969432
3.20 (3.208) 20 2.5 56 4 969406 3.85 (3.858) 20 3.0 56 4 969433
3.21 (3.218) 20 2.5 56 4 969407 3.90 (3.908) 20 3.0 56 4 969434
3.25 (3.258) 20 2.5 56 4 969408 3.95 (3.958) 20 3.0 56 4 969435
3.28 (3.288) 20 2.5 56 4 969409 4.00 (4.008) 20 3.0 56 4 969436
3.30 (3.308) 20 2.5 56 4 969410 4.04 (4.048) 22 3.5 63 6 993718
3.31 (3.318) 20 2.5 56 4 969411 4.10 (4.108) 22 3.5 63 6 969437
3.35 (3.358) 20 2.5 56 4 969412 4.20 (4.208) 22 3.5 63 6 969438
3.38 (3.388) 20 2.5 56 4 969413 4.30 (4.308) 22 3.5 63 6 969439
3.40 (3.408) 20 2.5 56 4 969414 4.40 (4.408) 22 3.5 63 6 969440
3.41 (3.418) 20 2.5 56 4 969415 4.50 (4.508) 22 4.0 63 6 969441
3.45 (3.458) 20 2.5 56 4 969416 4.60 (4.608) 22 4.0 63 6 969442
3.49 (3.498) 20 2.5 56 4 969417 4.70 (4.708) 22 4.0 63 6 969443
3.50 (3.508) 20 3.0 56 4 969418 4.80 (4.808) 22 4.0 63 6 969444
3.51 (3.518) 20 3.0 56 4 969421 4.90 (4.908) 22 4.0 63 6 969445
