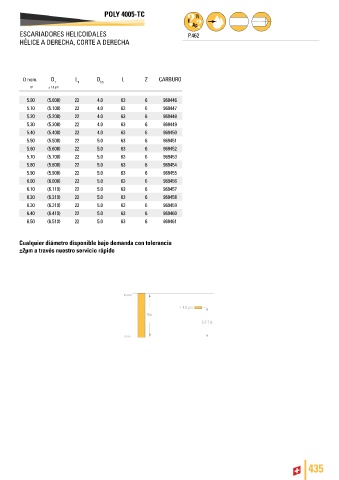

POLY 4005-TC

ESCARIADORES HELICOIDALES P.462
HÉLICE A DERECHA, CORTE A DERECHA

D nom. D 1 L 1 D h5 L Z CARBURO
H7 ± 1.5 μm

5.00 (5.008) 22 4.0 63 6 969446
5.10 (5.108) 22 4.0 63 6 969447
5.20 (5.208) 22 4.0 63 6 969448
5.30 (5.308) 22 4.0 63 6 969449
5.40 (5.408) 22 4.0 63 6 969450
5.50 (5.508) 22 5.0 63 6 969451
5.60 (5.608) 22 5.0 63 6 969452
5.70 (5.708) 22 5.0 63 6 969453
5.80 (5.808) 22 5.0 63 6 969454
5.90 (5.908) 22 5.0 63 6 969455
6.00 (6.008) 22 5.0 63 6 969456
6.10 (6.110) 22 5.0 63 6 969457
6.20 (6.210) 22 5.0 63 6 969458
6.30 (6.310) 22 5.0 63 6 969459
6.40 (6.410) 22 5.0 63 6 969460
6.50 (6.510) 22 5.0 63 6 969461

Cualquier diámetro disponible bajo demanda con tolerancia
±2μm a través nuestro servicio rápido

435
