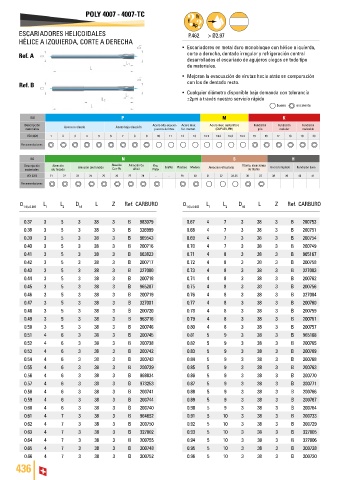

Page 438 - DC_SWISS(Catalogue_TM_ES-EN)

POLY 4007 - 4007-TC

ESCARIADORES HELICOIDALES P.462 > Ø2.97
HÉLICE A IZQUIERDA, CORTE A DERECHA
• Escariadores en metal duro monobloque con hélice a iquierda,
Ref. A corte a derecha, dentado irregular y refrigeración central
desarrollados el escariado de agujeros ciegos en todo tipo
de materiales.
• Mejoran la evacuación de virutas hacia atrás en comparación
Ref. B con los de dentado recto.
• Cualquier diámetro disponible bajo demanda con tolerancia
±2μm a través nuestro servicio rápido
bueno excelente
ISO P M K
Descripción Acero alta aleación Acero inox. Acero inox. austenítico Fundición Fundición Fundición
materiales Acero no aleado Acero baja aleación y acero de htas. fer. marten. (DUPLEX /PH) gris nodular maleable
VDI 3323 1 2 3 4 5 6 7 8 9 10 11 12 13 14.1 14.2 14.3 14.4 15 16 17 18 19 20
Recomendaciones

ISO N S H
Descripción Aleación Aleación alu fundido Aleación Aleación Cu Oro, Grafito Plástico Madera Aleación refractaria Titanio, aleaciones Acero templado Fundición dura
materiales alu forjado Cu + Pb difícil Plata de titanio
VDI 3323 21 22 23 24 25 26 27 28 - - 29 30 31 32 33-35 36 37 38 39 40 41
Recomendaciones

D L L D L Z Ref. CARBURO D L L D L Z Ref. CARBURO
1 0/+0.003 1 2 h5 1 0/+0.003 1 2 h5

0.37 3 5 3 38 3 B 983079 0.67 4 7 3 38 3 B 200753
0.38 3 5 3 38 3 B 326999 0.68 4 7 3 38 3 B 200751
0.39 3 5 3 38 3 B 969543 0.69 4 7 3 38 3 B 200754
0.40 3 5 3 38 3 B 200716 0.70 4 7 3 38 3 B 200749
0.41 3 5 3 38 3 B 963823 0.71 4 8 3 38 3 B 965167
0.42 3 5 3 38 3 B 200717 0.72 4 8 3 38 3 B 200758
0.43 3 5 3 38 3 B 327000 0.73 4 8 3 38 3 B 327003
0.44 3 5 3 38 3 B 200718 0.74 4 8 3 38 3 B 200762
0.45 3 5 3 38 3 B 965207 0.75 4 8 3 38 3 B 200756
0.46 3 5 3 38 3 B 200719 0.76 4 8 3 38 3 B 327004
0.47 3 5 3 38 3 B 327001 0.77 4 8 3 38 3 B 200760
0.48 3 5 3 38 3 B 200720 0.78 4 8 3 38 3 B 200759
0.49 3 5 3 38 3 B 963716 0.79 4 8 3 38 3 B 200761
0.50 3 5 3 38 3 B 200746 0.80 4 8 3 38 3 B 200757
0.51 4 6 3 38 3 B 200745 0.81 5 9 3 38 3 B 965168
0.52 4 6 3 38 3 B 200738 0.82 5 9 3 38 3 B 200765
0.53 4 6 3 38 3 B 200742 0.83 5 9 3 38 3 B 200769
0.54 4 6 3 38 3 B 200743 0.84 5 9 3 38 3 B 200768
0.55 4 6 3 38 3 B 200739 0.85 5 9 3 38 3 B 200763
0.56 4 6 3 38 3 B 968834 0.86 5 9 3 38 3 B 200770
0.57 4 6 3 38 3 B 973253 0.87 5 9 3 38 3 B 200771
0.58 4 6 3 38 3 B 200741 0.88 5 9 3 38 3 B 200766
0.59 4 6 3 38 3 B 200744 0.89 5 9 3 38 3 B 200767
0.60 4 6 3 38 3 B 200740 0.90 5 9 3 38 3 B 200764
0.61 4 7 3 38 3 B 964652 0.91 5 10 3 38 3 B 200733
0.62 4 7 3 38 3 B 200750 0.92 5 10 3 38 3 B 200729
0.63 4 7 3 38 3 B 327002 0.93 5 10 3 38 3 B 327005
0.64 4 7 3 38 3 B 200755 0.94 5 10 3 38 3 B 327006
0.65 4 7 3 38 3 B 200748 0.95 5 10 3 38 3 B 200728
0.66 4 7 3 38 3 B 200752 0.96 5 10 3 38 3 B 200730
436
