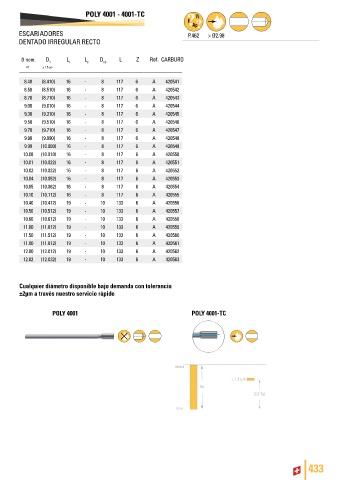

Page 435 - DC_SWISS(Catalogue_TM_ES-EN)

POLY 4001 - 4001-TC

ESCARIADORES P.462 > Ø2.98
DENTADO IRREGULAR RECTO

D nom. D 1 L 1 L 2 D h5 L Z Ref. CARBURO
H7 ± 1.5 μm

8.40 (8.410) 16 - 8 117 6 A 420541
8.50 (8.510) 16 - 8 117 6 A 420542
8.70 (8.710) 16 - 8 117 6 A 420543
9.00 (9.010) 16 - 8 117 6 A 420544
9.30 (9.310) 16 - 8 117 6 A 420545
9.50 (9.510) 16 - 8 117 6 A 420546
9.70 (9.710) 16 - 8 117 6 A 420547
9.98 (9.990) 16 - 8 117 6 A 420548
9.99 (10.000) 16 - 8 117 6 A 420549
10.00 (10.010) 16 - 8 117 6 A 420550
10.01 (10.022) 16 - 8 117 6 A 420551
10.02 (10.032) 16 - 8 117 6 A 420552
10.04 (10.052) 16 - 8 117 6 A 420553
10.05 (10.062) 16 - 8 117 6 A 420554
10.10 (10.112) 16 - 8 117 6 A 420555
10.40 (10.412) 19 - 10 133 6 A 420556
10.50 (10.512) 19 - 10 133 6 A 420557
10.60 (10.612) 19 - 10 133 6 A 420558
11.00 (11.012) 19 - 10 133 6 A 420559
11.50 (11.512) 19 - 10 133 6 A 420560
11.80 (11.812) 19 - 10 133 6 A 420561
12.00 (12.012) 19 - 10 133 6 A 420562
12.02 (12.032) 19 - 10 133 6 A 420563

Cualquier diámetro disponible bajo demanda con tolerancia
±2μm a través nuestro servicio rápido

POLY 4001 POLY 4001-TC

433
