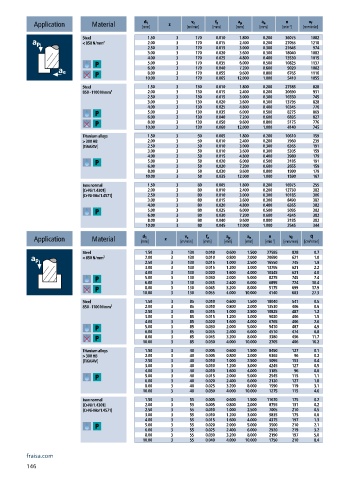

Page 148 - 21-036 APPLITEC catalogue.indb
P. 148
a e
n
v f
d 1
v c
f z
a p
Application Material [mm] z [m/min] [mm] [mm] [mm] [min ] -1 [mm/min]
Steel 1.50 3 170 0.010 1.800 0.200 36075 1082
< 850 N/mm² 2.00 3 170 0.015 2.400 0.200 27055 1218
2.50 3 170 0.015 3.000 0.300 21645 974
3.00 3 170 0.020 3.600 0.300 18040 1082
4.00 3 170 0.025 4.800 0.400 13530 1015
5.00 3 170 0.035 6.000 0.500 10825 1137
6.00 3 170 0.040 7.200 0.600 9020 1082
8.00 3 170 0.055 9.600 0.800 6765 1116
10.00 3 170 0.065 12.000 1.000 5410 1055
Steel 1.50 3 130 0.010 1.800 0.200 27585 828
850 - 1100 N/mm² 2.00 3 130 0.015 2.400 0.200 20690 931
2.50 3 130 0.015 3.000 0.300 16550 745
3.00 3 130 0.020 3.600 0.300 13795 828
4.00 3 130 0.025 4.800 0.400 10345 776
5.00 3 130 0.035 6.000 0.500 8275 869
6.00 3 130 0.040 7.200 0.600 6895 827
8.00 3 130 0.050 9.600 0.800 5175 776
10.00 3 130 0.060 12.000 1.000 4140 745
Titanium alloys 1.50 3 50 0.005 1.800 0.200 10610 159
> 300 HB 2.00 3 50 0.010 2.400 0.200 7960 239
[Ti6Al4V] 2.50 3 50 0.010 3.000 0.300 6365 191
3.00 3 50 0.010 3.600 0.300 5305 159
4.00 3 50 0.015 4.800 0.400 3980 179
5.00 3 50 0.020 6.000 0.500 3185 191
6.00 3 50 0.020 7.200 0.600 2655 159
8.00 3 50 0.030 9.600 0.800 1990 179
10.00 3 50 0.035 12.000 1.000 1590 167
Inox normal 1.50 3 80 0.005 1.800 0.200 16975 255
[Cr-Ni/1.4301] 2.00 3 80 0.010 2.400 0.200 12730 382
[Cr-Ni-Mo/1.4571] 2.50 3 80 0.010 3.000 0.300 10185 306
3.00 3 80 0.015 3.600 0.300 8490 382
4.00 3 80 0.020 4.800 0.400 6365 382
5.00 3 80 0.025 6.000 0.500 5095 382
6.00 3 80 0.030 7.200 0.600 4245 382
8.00 3 80 0.040 9.600 0.800 3185 382
10.00 3 80 0.045 12.000 1.000 2545 344
f z
Q
v c
a p
d 1
n
a e
v f
Application Material [mm] z [m/min] [mm] [mm] [mm] [min ] -1 [mm/min] [cm /min]
3
Steel 1.50 3 130 0.010 0.600 1.500 27585 828 0.7
< 850 N/mm² 2.00 3 130 0.010 0.800 2.000 20690 621 1.0
2.50 3 130 0.015 1.000 2.500 16550 745 1.9
3.00 3 130 0.015 1.200 3.000 13795 621 2.2
4.00 3 130 0.020 1.600 4.000 10345 621 4.0
5.00 3 130 0.030 2.000 5.000 8275 745 7.4
6.00 3 130 0.035 2.400 6.000 6895 724 10.4
8.00 3 130 0.045 3.200 8.000 5175 699 17.9
10.00 3 130 0.055 4.000 10.000 4140 683 27.3
Steel 1.50 3 85 0.010 0.600 1.500 18040 541 0.5
850 - 1100 N/mm² 2.00 3 85 0.010 0.800 2.000 13530 406 0.6
2.50 3 85 0.015 1.000 2.500 10825 487 1.2
3.00 3 85 0.015 1.200 3.000 9020 406 1.5
4.00 3 85 0.020 1.600 4.000 6765 406 2.6
5.00 3 85 0.030 2.000 5.000 5410 487 4.9
6.00 3 85 0.035 2.400 6.000 4510 474 6.8
8.00 3 85 0.045 3.200 8.000 3380 456 11.7
10.00 3 85 0.050 4.000 10.000 2705 406 16.2
Titanium alloys 1.50 3 40 0.005 0.600 1.500 8490 127 0.1
> 300 HB 2.00 3 40 0.005 0.800 2.000 6365 96 0.2
[Ti6Al4V] 2.50 3 40 0.010 1.000 2.500 5095 153 0.4
3.00 3 40 0.010 1.200 3.000 4245 127 0.5
4.00 3 40 0.010 1.600 4.000 3185 96 0.6
5.00 3 40 0.015 2.000 5.000 2545 115 1.1
6.00 3 40 0.020 2.400 6.000 2120 127 1.8
8.00 3 40 0.025 3.200 8.000 1590 119 3.1
10.00 3 40 0.030 4.000 10.000 1275 115 4.6
Inox normal 1.50 3 55 0.005 0.600 1.500 11670 175 0.2
[Cr-Ni/1.4301] 2.00 3 55 0.005 0.800 2.000 8755 131 0.2
[Cr-Ni-Mo/1.4571] 2.50 3 55 0.010 1.000 2.500 7005 210 0.5
3.00 3 55 0.010 1.200 3.000 5835 175 0.6
4.00 3 55 0.015 1.600 4.000 4375 197 1.3
5.00 3 55 0.020 2.000 5.000 3500 210 2.1
6.00 3 55 0.025 2.400 6.000 2920 219 3.2
8.00 3 55 0.030 3.200 8.000 2190 197 5.0
10.00 3 55 0.040 4.000 10.000 1750 210 8.4
fraisa.com
146
