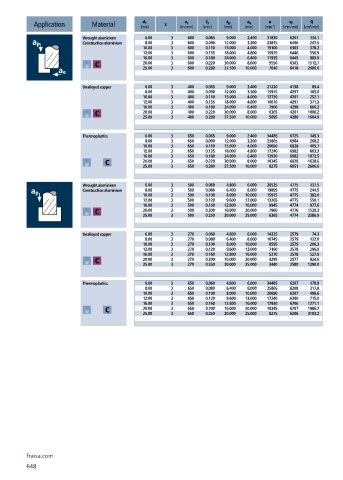

Page 650 - 21-036 APPLITEC catalogue.indb
P. 650
a p
a e
n
v c
d 1
f z
v f
Q
Application Material [mm] z [m/min] [mm] [mm] [mm] [min -1 ] [mm/min] [cm 3 /min]
Wrought aluminium 6.00 3 600 0.065 9.000 2.400 31830 6207 134.1
Construction aluminium 8.00 3 600 0.090 12.000 3.200 23875 6446 247.5
10.00 3 600 0.110 15.000 4.000 19100 6303 378.2
12.00 3 600 0.135 18.000 4.800 15915 6446 556.9
16.00 3 600 0.180 24.000 6.400 11935 6445 989.9
20.00 3 600 0.220 30.000 8.000 9550 6303 1512.7
25.00 3 600 0.280 37.500 10.000 7640 6418 2406.6
Unalloyed copper 6.00 3 400 0.065 9.000 2.400 21220 4138 89.4
8.00 3 400 0.090 12.000 3.200 15915 4297 165.0
10.00 3 400 0.110 15.000 4.000 12730 4201 252.1
12.00 3 400 0.135 18.000 4.800 10610 4297 371.3
16.00 3 400 0.180 24.000 6.400 7960 4298 660.2
20.00 3 400 0.220 30.000 8.000 6365 4201 1008.2
25.00 3 400 0.280 37.500 10.000 5095 4280 1604.9
Thermoplastics 6.00 3 650 0.065 9.000 2.400 34485 6725 145.3
8.00 3 650 0.090 12.000 3.200 25865 6984 268.2
10.00 3 650 0.110 15.000 4.000 20690 6828 409.7
12.00 3 650 0.135 18.000 4.800 17240 6982 603.3
16.00 3 650 0.180 24.000 6.400 12930 6982 1072.5
20.00 3 650 0.220 30.000 8.000 10345 6828 1638.6
25.00 3 650 0.280 37.500 10.000 8275 6951 2606.6
Wrought aluminium 6.00 3 500 0.060 4.800 6.000 26525 4775 137.5
Construction aluminium 8.00 3 500 0.080 6.400 8.000 19895 4775 244.5
10.00 3 500 0.100 8.000 10.000 15915 4775 382.0
12.00 3 500 0.120 9.600 12.000 13265 4775 550.1
16.00 3 500 0.160 12.800 16.000 9945 4774 977.6
20.00 3 500 0.200 16.000 20.000 7960 4776 1528.3
25.00 3 500 0.250 20.000 25.000 6365 4774 2386.9
Unalloyed copper 6.00 3 270 0.060 4.800 6.000 14325 2579 74.3
8.00 3 270 0.080 6.400 8.000 10745 2579 132.0
10.00 3 270 0.100 8.000 10.000 8595 2579 206.3
12.00 3 270 0.120 9.600 12.000 7160 2578 296.9
16.00 3 270 0.160 12.800 16.000 5370 2578 527.9
20.00 3 270 0.200 16.000 20.000 4295 2577 824.6
25.00 3 270 0.250 20.000 25.000 3440 2580 1290.0
Thermoplastics 6.00 3 650 0.060 4.800 6.000 34485 6207 178.8
8.00 3 650 0.080 6.400 8.000 25865 6208 317.8
10.00 3 650 0.100 8.000 10.000 20690 6207 496.6
12.00 3 650 0.120 9.600 12.000 17240 6206 715.0
16.00 3 650 0.160 12.800 16.000 12930 6206 1271.1
20.00 3 650 0.200 16.000 20.000 10345 6207 1986.2
25.00 3 650 0.250 20.000 25.000 8275 6206 3103.2
fraisa.com
648
