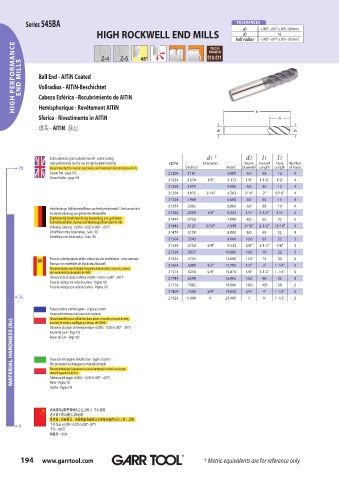

Page 194 - GARR_TOOL(CATALOG_INT)
P. 194
Series 545BA TOLERANCES
d1
HIGH ROCKWELL END MILLS ball radius +.000" –.002" (+.000 –.050mm)
h6
d2
+.000" –.001" (+.000 –.025mm)
HIGH PERFORMANCE END MILLS Ball End - AlTiN Coated 310-311
Vollradius - AlTiN-Beschichtet
Cabeza Esférica - Recubrimiento de AlTiN
Hemispherique - Revêtement AlTiN
Sferica - Rivestimento in AlTiN
-
球头 - AlTiN 涂层
球头
涂层
Solid submicron grain carbide end mill - center cutting d1 † d2 l1 l2
High performance tool for use in high Rockwell materials EDP# Diameter Shank Overall Flute Number
70 Recommended for inconel, tool steels, and hardened die mold above 45 Rc Decimal Metric Diameter Length Length of Flutes
6
Square End - page 192 21204 .1181 3.000 3.0 38 12 4
Corner Radius - page 193
21234 .1250 1/8" 3.175 1/8" 1-1/2" 1/2" 4
21264 .1575 4.000 6.0 50 12 4
21294 .1875 3/16" 4.763 3/16" 2" 9/16" 4
21324 .1969 5.000 6.0 65 15 4
21354 .2362 6.000 6.0 65 19 4
Hochleistungs- Vollhartmetallfräser aus Feinkornhartmetall - Zentrumsschnitt
Für die Bearbeitung von gehärteten Werkstoffen 21384 .2500 1/4" 6.353 1/4" 2-1/2" 3/4" 4
Empfohlen für Empfohlen für die Bearbeitung von gehärteten 21414 .2756 7.000 8.0 65 22 5
Formenbaustählen, Inconel und Werkzeugstählen über 45 HRc
Vollradius Toleranz: +0,000 / –0,025 (+.000" –.001") 21444 .3125 5/16" 7.938 5/16" 2-1/2" 13/16" 5
Schaftfräser ohne Eckenradius - Seite 192 21474 .3150 8.000 8.0 65 22 5
Schaftfräser mit Eckenradius - Seite 193
21504 .3543 9.000 10.0 65 22 5
21534 .3750 3/8" 9.525 3/8" 2-1/2" 7/8" 5
21564 .3937 10.000 10.0 70 22 5
Fresa de submicrograno sólido carburo de alto rendimiento - corte centrado 21624 .4724 12.000 12.0 75 32 5
Para uso con materiales de alta dureza Rockwell 21664 .5000 1/2" 12.700 1/2" 3" 1-1/4" 5
Recomendadas para trabajar troqueles endurecidos, inconel y aceros
de herramientas alrededor de 45Rc 21714 .6250 5/8" 15.875 5/8" 3-1/2" 1-1/4" 5
Tolerancia de la cabeza esférica +0,000 / –0,025 (+.000" –.001") 21744 .6299 16.000 16.0 88 32 5
Fresa de vástago sin radio de cantos - Página 192
Fresa de vástago con radio de cantos - Página 193 21774 .7087 18.000 18.0 100 38 5
21804 .7500 3/4" 19.050 3/4" 4" 1-1/2" 5
35 21924 1.000 1" 25.400 1" 4" 1-1/2" 5
6
Fraises carbure submicrograin - coupe au centre
Haute performance outil pour durs material
Recommandee pour utilisation dans aciers a moules a haute durete,
MATERIAL HARDNESS (Rc) Rayon de Coin - Page 193
inconel, et aciers a outillage au dessus de 45HRC
Tolerance du rayon de hemispherique +0,000 / –0,025 (+.000" –.001")
Extrémité carré - Page 192
Fresa sub-micrograno metallo duro - taglio al centro
Alte prestazioni da impiegare su materiali temprati
Raccomandata per lavorazioni su acciai temprati, inconel e acciai per
utensili superiori a 45 Hrc
Tolleranza del raggio +0,000 / –0,025 (+.000" –.001")
Piatte - Pagina 192
Toriche - Pagina 193
高效超细晶粒整体硬质合金立铣刀 - 中心切削
适合加工洛氏硬度高的材质
推荐加工淬硬模具、铬镍铁耐热耐蚀合金和洛氏硬度45以上的工具钢
0 半径允差 +0,000 /–0,025 (+.000"–.001")
平头 - 192页
6
圆弧角 - 193页
194 www.garrtool.com ® ® ® † Metric equivalents are for reference only
