Series 1160, 1180 (continued)


                                                                                                      .5156" - .6299"
                                                                                                (13.096mm - 16.000mm)






                                      3xD    5xD          d  †           l1     l2                               DRILLS  HIGH PERFORMANCE
                                      (1160)  (1180)     Diameter       Overall  Flute
                                      EDP#  EDP#  Decimal        Metric  Length  Length
                                      70809        .5156  33/64"  13.096  4-1/4"  2-3/16"
                                            70571  .5156  33/64"  13.096  5-3/8"  3-1/8"
                                      70811        .5312  17/32"  13.492  4-1/4"  2-1/4"
                                            70576  .5312  17/32"  13.492  5-11/16"  3-5/16"
                                  NEW  70813       .5469  35/64"  13.891  4-1/4"  2-1/4"
                                            70581  .5469  35/64"  13.891  5-13/16"  3-3/8"
                                      70815        .5512         14.000  107     59
                                            70586  .5512         14.000  148     86
                                  NEW  70817       .5625  9/16"  14.287  4-1/2"  2-3/8"
                                            70591  .5625  9/16"  14.287  5-15/16"  3-1/2"
                                      70819        .5781  37/64"  14.683  4-1/2"  2-1/2"
                                            70596  .5781  37/64"  14.683  6"   3-1/2"
                                      70821        .5906         15.000  115     64
                                            70601  .5906         15.000  152     90
                                  NEW  70823       .5938  19/32"  15.082  4-1/2"  2-1/2"
                                            70606  .5938  19/32"  15.082  6"   3-9/16"
                                  NEW  70825       .6094  39/64"  15.478  4-1/2"  2-9/16"
                                            70611  .6094  39/64"  15.478  6-3/16"  3-11/16"
                                      70827        .6250  5/8"   15.875  4-1/2"  2-5/8"
                                            70616  .6250  5/8"   15.875  6-5/16"  3-3/4"
                                      70829        .6299         16.000  115     66
                                            70621  .6299         16.000  160     95

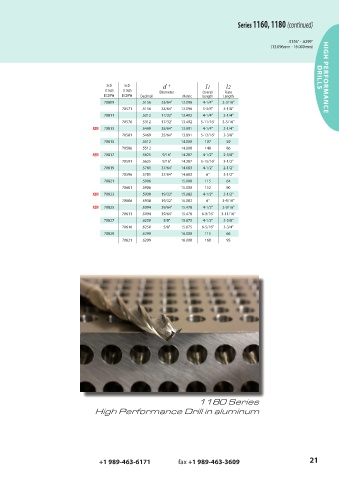

                                                                       1180 Series
                                  High Performance Drill in aluminum
