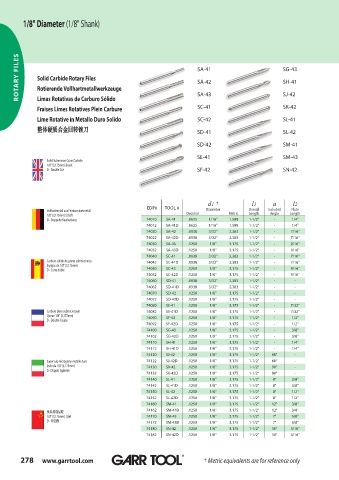

Page 278 - GARR_TOOL(CATALOG_INT)
P. 278

1/8" Diameter (1/8" Shank)






       ROTARY FILES  Solid Carbide Rotary Files                       SA-41                         SG-43



                                                                                                    SH-41
                                                                      SA-42
              Rotierende Vollhartmetallwerkzeuge
              Limas Rotativas de Carburo Sólido
                                                                                                    SK-42
                                                                      SC-41
              Fraises Limes Rotatives Plein Carbure                   SA-43                         SJ-42
              Lime Rotative in Metallo Duro Solido                    SC-42                         SL-41
              整体硬质合金回转锉刀
              整体硬质合金回转锉刀                                              SD-41                         SL-42
                                                                      SD-42                         SM-41

                                                                      SE-41                         SM-43
                 Solid Submicron Grain Carbide
                 1/8" (3,175mm) shank
                 D - Double Cut                                       SF-42                         SN-42





                                                                          d1  †          l1      a      l2
                                                     EDP#  TOOL #        Diameter       Overall  Included  Flute
                 Vollhartmetall aus Feinkornhartmetall             Decimal       Metric  Length  Angle  Length
                 1/8" (3,175mm) Schaft
                 D - Doppelte Bearbeitung           74010  SA-41   .0625  1/16"   1.588  1-1/2"  -     1/4"
                                                    74012  SA-41D  .0625  1/16"   1.588  1-1/2"  -     1/4"
                                                    74020  SA-42   .0938  3/32"   2.383  1-1/2"  -     7/16"
                                                    74022  SA-42D  .0938  3/32"   2.383  1-1/2"  -     7/16"
                                                    74030  SA-43   .1250   1/8"   3.175  1-1/2"  -     9/16"
                                                    74032  SA-43D  .1250   1/8"   3.175  1-1/2"  -     9/16"
                                                    74040  SC-41   .0938  3/32"   2.383  1-1/2"  -     7/16"
                 Carburo sólido de grano submicrónico  74042  SC-41D  .0938  3/32"  2.383  1-1/2"  -   7/16"
                 Espigas de 1/8" (3,175mm)
                 D - Corte doble                    74050  SC-42   .1250   1/8"   3.175  1-1/2"  -     9/16"
                                                    74052  SC-42D  .1250   1/8"   3.175  1-1/2"  -     9/16"
                                                    74060  SD-41   .0938  3/32"   2.383  1-1/2"  -      -
                                                    74062  SD-41D  .0938  3/32"   2.383  1-1/2"  -      -
                                                    74070  SD-42   .1250   1/8"   3.175  1-1/2"  -      -
                                                    74072  SD-42D  .1250   1/8"   3.175  1-1/2"  -      -
                                                    74080  SE-41   .1250   1/8"   3.175  1-1/2"  -     7/32"
                 Carbure plein submicrograin        74082  SE-41D  .1250   1/8"   3.175  1-1/2"  -     7/32"
                 Queue 1/8" (3,175mm)               74090  SF-42   .1250   1/8"   3.175  1-1/2"  -     1/2"
                 D - Double Coupe
                                                    74092  SF-42D  .1250   1/8"   3.175  1-1/2"  -     1/2"
                                                    74100  SG-43   .1250   1/8"   3.175  1-1/2"  -     3/8"
                                                    74102  SG-43D  .1250   1/8"   3.175  1-1/2"  -     3/8"
                                                    74110  SH-41   .1250   1/8"   3.175  1-1/2"  -     1/4"
                                                    74112  SH-41D  .1250   1/8"   3.175  1-1/2"  -     1/4"
                                                    74120  SJ-42   .1250   1/8"   3.175  1-1/2"  60°    -
                 Super sub-micrograno metallo duro  74122  SJ-42D  .1250   1/8"   3.175  1-1/2"  60°    -
                 Stelo da 1/8" (3,175mm)            74130  SK-42   .1250   1/8"   3.175  1-1/2"  90°    -
                 D - Doppio tagliente
                                                    74132  SK-42D  .1250   1/8"   3.175  1-1/2"  90°    -
                                                    74140  SL-41   .1250   1/8"   3.175  1-1/2"  8°    3/8"
                                                    74142  SL-41D  .1250   1/8"   3.175  1-1/2"  8°    3/8"
                                                    74150  SL-42   .1250   1/8"   3.175  1-1/2"  8°    1/2"
                                                    74152  SL-42D  .1250   1/8"   3.175  1-1/2"  8°    1/2"
                                                    74160  SM-41   .1250   1/8"   3.175  1-1/2"  12°   3/8"
                                                    74162  SM-41D  .1250   1/8"   3.175  1-1/2"  12°   3/8"
                 优质超细晶粒
                 1/8" (3,175mm) 刀柄                  74170  SM-43   .1250   1/8"   3.175  1-1/2"  7°    5/8"
                 D - 双切削                            74172  SM-43D  .1250   1/8"   3.175  1-1/2"  7°    5/8"
                                                    74180  SN-42   .1250   1/8"   3.175  1-1/2"  10°   3/16"
                                                    74182  SN-42D  .1250   1/8"   3.175  1-1/2"  10°   3/16"



        278     www.garrtool.com                                 ® ® ®   †  Metric equivalents are for reference only
