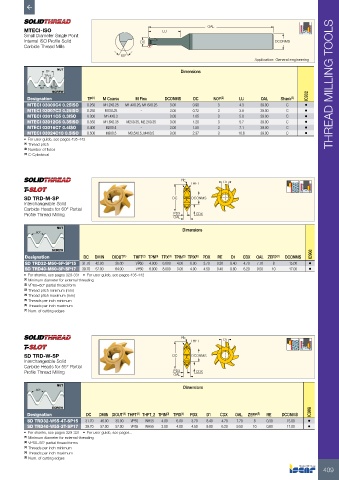

P. 411

OAL

         MTECI-ISO                                        LU
         Small Diameter Single Point

         Internal ISO Profile Solid               DC                                              DCONMS
         Carbide Thread Mills
                                            60°
                                                                                          Application: General engineering
                     NUT
                 TP                                              Dimensions
                 TP/4
               60˚  TP/8                                                                                              THREAD MILLING TOOLS
                   SCREW
           Designation          TP (1)  M Coarse  M Fine   DCONMS    DC     NOF (2)  LU      OAL    Shank (3)  IC902
           MTECI 03009C4 0.25ISO  0.250  M1.2X0.25  M1.4X0.25, M1.6X0.25  3.00  0.90  3  4.3  39.00   C     •
           MTECI 03007C3 0.25ISO  0.250  M1X0.25  -          3.00    0.72     3      3.6     39.00    C     •
           MTECI 03011C5 0.3ISO  0.300  M1.4X0.3  -          3.00    1.05     3      5.0     39.00    C     •
           MTECI 03012C6 0.35ISO  0.350  M1.6X0.35  M2X0.35, M2.2X0.35  3.00  1.20  3  5.7   39.00    C     •
           MTECI 03016C7 0.4ISO  0.400  M2X0.4    -          3.00    1.55     3      7.1     39.00    C     •
           MTECI 03024C10 0.5ISO  0.500  M3X0.5  M3.5X0.5, M4X0.5  3.00  2.37  3     10.6    39.00    C     •
         •  For user guide, see pages 435-442
         (1)  Thread pitch
         (2)  Number of flutes
         (3)  C-Cylindrical



                                                                 RE
                                                                    THFT        D1


         SD TRD-M-SP                                          DC    DCONMS
         Interchangeable Solid
         Carbide Heads for 60° Partial
         Profile Thread Milling                               PDX     CDX
                                                              OAL

                     NUT
              60°                                                Dimensions

                   SCREW
          Designation         DC  DMIN  DIOUT (1)  THFT (2)  TPN (3)  TPX (4)  TPIN (5)  TPIX (6)  PDX  RE  D1  CDX  OAL ZEFP (7)  DCONMS  IC908
          SD TRD32-M60-6P-SP15  31.70  42.00  36.00  VP60  4.000  6.000  4.00  6.00  3.70  0.30  8.40  4.70  7.70  8  15.00  •
          SD TRD40-M60-8P-SP17  39.70  57.00  64.00  VP60  6.000  8.000  3.00  4.00  4.50  0.40  9.80  6.20  9.50  10  17.00  •
         •  For shanks, see pages 329-331   •  For user guide, see pages 435-442
         (1)  Minimum diameter for external threading
         (2)  VP60=60° partial thread form
         (3)  Thread pitch minimum (mm)
         (4)  Thread pitch maximum (mm)
         (5)  Threads per inch minimum
         (6)  Threads per inch maximum
         (7)  Num. of cutting edges



                                                                 RE
                                                                    THFT        D1


         SD TRD-W-SP                                          DC    DCONMS
         Interchangeable Solid
         Carbide Heads for 55° Partial
         Profile Thread Milling                               PDX     CDX
                                                              OAL
                     NUT                                         Dimensions
              60°


                   SCREW
           Designation         DC   DMIN DIOUT (1)  THFT (2)  THFT_2 TPIN (3)  TPIX (4)  PDX  D1  CDX  OAL  ZEFP (5)  RE  DCONMS  IC908
           SD TRD32-W55-4T-SP15  31.70  46.00  35.00  VP55  WH55  4.00  6.00  3.70  8.40  4.70  7.70  8  0.50  15.00  •
           SD TRD40-W55-3T-SP17  39.70  57.00  57.00  VP55  WH55  3.00  4.00  4.50  9.80  6.20  9.50  10  0.80  17.00  •
         •  For shanks, see pages 329-331   •  For user guide, see pages ..
         (1)  Minimum diameter for external threading
         (2)  VP55=55° partial thread forms
         (3)  Threads per inch minimum
         (4)  Threads per inch maximum
         (5)  Num. of cutting edges
