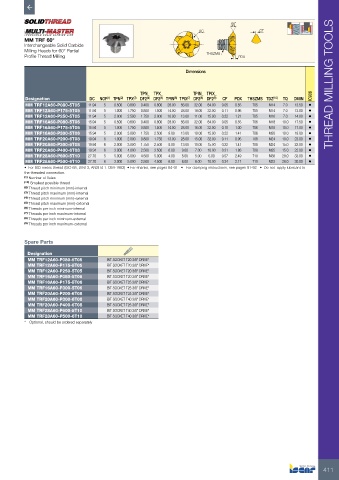

P. 413

60˚

                                                                       DC                   CF

          MM TRF 60°
          Interchangeable Solid Carbide
          Milling Heads for 60° Partial                                   THSZMS
          Profile Thread Milling                                                     PDX

                                                                  Dimensions



                                                  TPN_ TPX_          TPIN_ TPIX_                                      THREAD MILLING TOOLS
          Designation           DC  NOF (1)  TPN (2)  TPX (3)  DF2 (4)  DF2 (5)  TPIN (6)  TPIX (7)  DF2 (8)  DF2 (9)  CF  PDX  THSZMS TDZ (10)  TQ  DMIN  IC908
          MM TRF12A60-P080-5T05  11.94  5  0.500  0.800  0.400  0.800  28.00  56.00  32.00  64.00  0.05  0.55  T05  M14  7.0  13.50  •
          MM TRF12A60-P175-5T05  11.94  5  1.000  1.750  0.800  1.500  14.00  28.00  16.00  32.00  0.11  0.96  T05  M14  7.0  13.00  •
          MM TRF12A60-P250-5T05  11.94  5  2.000  2.500  1.750  2.000  10.00  13.00  11.00  15.00  0.22  1.21  T05  M16  7.0  14.00  •
          MM TRF16A60-P080-5T06  15.94  5  0.500  0.800  0.400  0.800  28.00  56.00  32.00  64.00  0.05  0.55  T06  M18  10.0  17.50  •
          MM TRF16A60-P175-5T06  15.94  5  1.000  1.750  0.800  1.500  14.00  28.00  16.00  32.00  0.10  1.00  T06  M18  10.0  17.00  •
          MM TRF16A60-P300-5T06  15.94  5  2.000  3.000  1.750  2.500  8.00  13.00  10.00  15.00  0.22  1.41  T06  M20  10.0  18.00  •
          MM TRF20A60-P200-6T08  19.94  6  1.000  2.000  0.800  1.750  13.00  28.00  15.00  32.00  0.11  0.95  T08  M24  10.0  23.00  •
          MM TRF20A60-P300-6T08  19.94  6  2.000  3.000  1.750  2.500  8.00  13.00  10.00  15.00  0.22  1.41  T08  M24  15.0  22.00  •
          MM TRF20A60-P400-6T08  19.94  6  3.000  4.000  2.500  3.500  6.00  9.00  7.00  10.00  0.31  1.86  T08  M25  15.0  22.00  •
          MM TRF28A60-P600-5T10  27.70  5  5.000  6.000  4.500  5.000  4.00  5.00  5.00  6.00  0.57  2.49  T10  M38  28.0  33.00  •
          MM TRF28A60-P500-6T10  27.70  6  3.000  5.000  2.500  4.500  6.00  8.00  6.00  10.00  0.34  2.17  T10  M33  28.0  30.00  •
          •  For ISO metric thread (ISO 68, DIN13, ANSI B 1.13M-1983)  • For shanks, see pages 84-91   •   For clamping instructions, see pages 91-92   •  Do not  apply lubricant to
          the threaded connection.
          (1)  Number of flutes
          (10)  Smallest possible thread
          (2)  Thread pitch minimum (mm)-internal
          (3)  Thread pitch maximum (mm)-internal
          (4)  Thread pitch minimum (mm)-external
          (5)  Thread pitch maximum (mm)-external
          (6)  Threads per inch minimum-internal
          (7)  Threads per inch maximum-internal
          (8)  Threads per inch minimum-external
          (9)  Threads per inch maximum-external

          Spare Parts

           Designation
           MM TRF12A60-P080-5T05       BIT SOCKET T20 3/8" DRIVE*
           MM TRF12A60-P175-5T05       BIT SOCKET T20 3/8" DRIVE*
           MM TRF12A60-P250-5T05       BIT SOCKET T20 3/8" DRIVE*
           MM TRF16A60-P080-5T06       BIT SOCKET T20 3/8" DRIVE*
           MM TRF16A60-P175-5T06       BIT SOCKET T25 3/8" DRIVE*
           MM TRF16A60-P300-5T06       BIT SOCKET T25 3/8" DRIVE*
           MM TRF20A60-P200-6T08       BIT SOCKET T25 3/8" DRIVE*
           MM TRF20A60-P300-6T08       BIT SOCKET T40 3/8" DRIVE*
           MM TRF20A60-P400-6T08       BIT SOCKET T25 3/8" DRIVE*
           MM TRF28A60-P600-5T10       BIT SOCKET T40 3/8" DRIVE*
           MM TRF28A60-P500-6T10       BIT SOCKET T40 3/8" DRIVE*
          *  Optional, should be ordered separately
