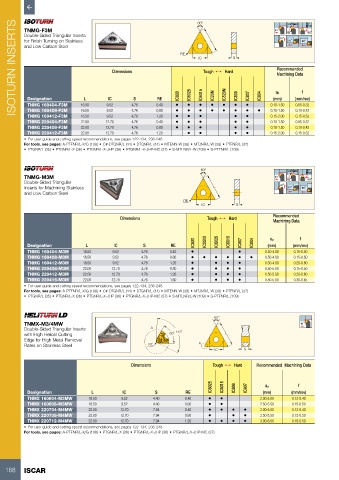

P. 170
ISOTURN INSERTS TNMG-F3M Dimensions RE 60° Tough 1 Hard S 91 º Machining Data 95 º 55° 60 º
22°MAX
MAX
93 º
Double-Sided Triangular Inserts
91 º
L
91 º
for Finish Turning on Stainless
and Low Carbon Steel
IC
Recommended
f
ap
S
RE
Designation
L
(mm)
IC
TNMG 160404-F3M
9.52
0.05-0.32
•
•
•
•
•
•
•
0.80
16.50
0.10-1.50
9.52
0.10-0.42
4.76
TNMG 160408-F3M
•
•
•
•
•
16.50
0.15-0.52
4.76
1.20
9.52
0.15-2.00
TNMG 160412-F3M
•
•
•
•
•
4.76
0.10-1.50
TNMG 220404-F3M 16.50 12.70 4.76 0.40 • IC830 • IC6025 • IC6015 • IC20N • IC520N • IC806 • IC807 • IC804 0.10-1.50 (mm/rev)
0.40
0.05-0.32
22.00
TNMG 220408-F3M 22.00 12.70 4.76 0.80 • • • • • 0.10-1.50 0.10-0.42
TNMG 220412-F3M 22.00 12.70 4.76 1.20 • • • • 0.15-2.00 0.15-0.52
• For user guide and cutting speed recommendations, see pages 122-134, 236-248
For tools, see pages: A-PTFNR/L-X/G (108) • C#-DTGNR/L (44) • DTGNR/L (44) • MTENN-W (38) • MTJNR/L-W (38) • PTFNR/L (37)
• PTGNR/L (35) • PTGNR/L-X (36) • PTGNR/L-X-JHP (36) • PTGNR/L-X-JHP-MC (37) • S-MTLNR/L-W (109) • S-PTFNR/L (109)
60° 22°MAX 55°
TNMG-M3M 91 º 93 º MAX
60 º
Double-Sided Triangular 91 º
Inserts for Machining Stainless L 91 º 95 º
and Low Carbon Steel
RE
IC S
Recommended
Dimensions Tough 1 Hard Machining Data
IC830 IC5500 IC6025 IC6015 IC807 IC804 ap f
Designation L IC S RE (mm) (mm/rev)
TNMG 160404-M3M 16.50 9.52 4.76 0.40 • • 0.50-4.00 0.15-0.50
TNMG 160408-M3M 16.50 9.52 4.76 0.80 • • • • • • 0.50-4.00 0.15-0.50
TNMG 160412-M3M 16.50 9.52 4.76 1.20 • • • • 0.50-4.00 0.20-0.60
TNMG 220408-M3M 22.00 12.70 4.76 0.80 • • • • 0.50-5.00 0.15-0.50
TNMG 220412-M3M 22.00 12.70 4.76 1.20 • • • • 0.50-5.00 0.20-0.60
TNMG 220416-M3M 22.00 12.70 4.76 1.60 • • • • 0.50-5.00 0.30-0.65
• For user guide and cutting speed recommendations, see pages 122-134, 236-248
For tools, see pages: A-PTFNR/L-X/G (108) • C#-DTGNR/L (44) • DTGNR/L (44) • MTENN-W (38) • MTJNR/L-W (38) • PTFNR/L (37)
• PTGNR/L (35) • PTGNR/L-X (36) • PTGNR/L-X-JHP (36) • PTGNR/L-X-JHP-MC (37) • S-MTLNR/L-W (109) • S-PTFNR/L (109)
60°
TNMX-M3/4MW 91 º
Double-Sided Triangular Inserts A 113˚
with High Helical Cutting 60˚ L
Edge for High Metal Removal
Rates on Stainless Steel RE A
IC S
Dimensions Tough 1 Hard Recommended Machining Data
IC6025 IC6015 IC806 IC807 ap f
Designation L IC S RE (mm) (mm/rev)
TNMX 160604-M3MW 16.50 9.52 4.40 0.40 • • 2.00-5.00 0.12-0.40
TNMX 160608-M3MW 16.50 9.52 4.40 0.80 • • 2.50-5.50 0.15-0.50
TNMX 220704-M4MW 22.00 12.70 7.94 0.40 • • • • 2.00-5.00 0.12-0.40
TNMX 220708-M4MW 22.00 12.70 7.94 0.80 • • • 2.50-5.50 0.15-0.50
TNMX 220712-M4MW 22.00 12.70 7.94 1.20 • • • • 3.00-6.00 0.18-0.50
• For user guide and cutting speed recommendations, see pages 122-134, 236-248
For tools, see pages: A-PTFNR/L-X/G (108) • PTGNR/L-X (36) • PTGNR/L-X-JHP (36) • PTGNR/L-X-JHP-MC (37)
168 ISCAR
