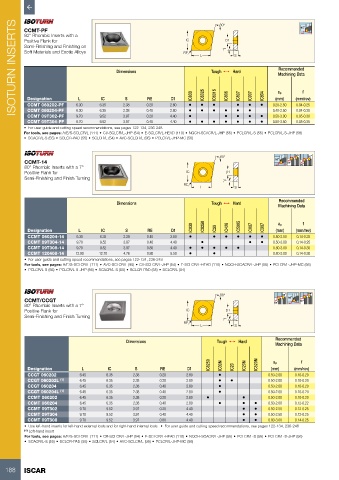

P. 190
ISOTURN INSERTS CCMT-PF Dimensions RE IC L Tough 1 Hard Machining Data f
80°
95 º
80° Rhombic Inserts with a
D1
Positive Flank for
Semi-Finishing and Finishing on
7°
Soft Materials and Exotic Alloys
S
Recommended
ap
Designation
RE
D1
IC
(mm)
L
S
0.04-0.25
CCMT 060202-PF
•
•
•
•
•
6.35
2.38
6.30
2.80
0.40
CCMT 060204-PF
0.04-0.30
0.40-2.50
•
•
•
•
•
4.40
CCMT 09T302-PF
0.20
9.70
0.05-0.30
9.52
3.97
0.50-3.00
•
•
•
•
•
•
•
0.05-0.35
0.40
0.50-3.50
4.40
3.97
9.70
9.52
CCMT 09T304-PF 6.30 6.35 2.38 0.20 2.80 • IC830 • IC6025 • IC6015 • IC806 • IC807 • IC907 • IC804 0.20-2.50 (mm/rev)
• For user guide and cutting speed recommendations, see pages 122-134, 236-248
For tools, see pages: A/E/S-SCLCR/L (111) • C#-SCLCR/L-JHP (54) • E-SCLCR/L-HEAD (110) • NQCH-SCACR/L-JHP (55) • PCLCR/L-S (55) • PCLCR/L-S-JHP (56)
• SCACR/L-S (55) • SCLCR-PAD (55) • SCLCR/L (54) • AVC-SCLCR/L (95) • PCLCR/L-JHP-MC (56)
80° 99° 95 º
CCMT-14 95 º 91° 95 º
80° Rhombic Inserts with a 7°
Positive Flank for IC D1
Semi-Finishing and Finish Turning
7°
RE
L S
Dimensions Tough 1 Hard Recommended
Machining Data
IC830 IC8250 IC428 IC5005 IC807 IC907 ap f
Designation L IC S RE D1 IC20 (mm) (mm/rev)
CCMT 060204-14 6.30 6.35 2.38 0.40 2.80 • • • • • • 0.50-2.50 0.14-0.25
CCMT 09T304-14 9.70 9.52 3.97 0.40 4.40 • • • 0.50-3.00 0.14-0.25
CCMT 09T308-14 9.70 9.52 3.97 0.80 4.40 • • • • • 0.80-3.00 0.14-0.30
CCMT 120408-14 12.90 12.70 4.76 0.80 5.50 • • 0.80-3.00 0.14-0.30
• For user guide and cutting speed recommendations, see pages 122-134, 236-248
For tools, see pages: A/E/S-SCLCR/L (111) • AVC-SCLCR/L (95) • C#-SCLCR/L-JHP (54) • E-SCLCR/L-HEAD (110) • NQCH-SCACR/L-JHP (55) • PCLCR/L-JHP-MC (56)
• PCLCR/L-S (55) • PCLCR/L-S-JHP (56) • SCACR/L-S (55) • SCLCR-PAD (55) • SCLCR/L (54)
80° 95 º 99°
CCMT/CCGT 95 º 95 º 91°
80° Rhombic Inserts with a 7°
Positive Flank for IC D1
Semi-Finishing and Finish Turning 7°
RE
L S
Recommended
Dimensions Tough 1 Hard Machining Data
IC8250 IC30N IC20N IC520N ap f
Designation L IC S RE D1 IC20 (mm) (mm/rev)
CCGT 060202 6.45 6.35 2.38 0.20 2.80 • 0.50-2.00 0.10-0.20
CCGT 060202L (1) 6.45 6.35 2.38 0.20 2.80 • • 0.50-2.00 0.10-0.20
CCGT 060204 6.45 6.35 2.38 0.40 2.80 • 0.50-2.00 0.10-0.20
CCGT 060204L (1) 6.45 6.35 2.38 0.40 2.80 • 0.50-2.00 0.10-0.20
CCMT 060202 6.45 6.35 2.38 0.20 2.80 • • 0.50-2.00 0.10-0.20
CCMT 060204 6.45 6.35 2.38 0.40 2.80 • • • 0.50-2.00 0.12-0.22
CCMT 09T302 9.70 9.52 3.97 0.20 4.40 • • 0.50-2.50 0.12-0.25
CCMT 09T304 9.70 9.52 3.97 0.40 4.40 • • 0.50-2.50 0.12-0.25
CCMT 09T308 9.70 9.52 3.97 0.80 4.40 • • 0.80-3.00 0.14-0.25
• Use left-hand inserts for left-hand external tools and for right-hand internal tools • For user guide and cutting speed recommendations, see pages 122-134, 236-248
(1) Left-hand insert
For tools, see pages: A/E/S-SCLCR/L (111) • C#-SCLCR/L-JHP (54) • E-SCLCR/L-HEAD (110) • NQCH-SCACR/L-JHP (55) • PCLCR/L-S (55) • PCLCR/L-S-JHP (56)
• SCACR/L-S (55) • SCLCR-PAD (55) • SCLCR/L (54) • AVC-SCLCR/L (95) • PCLCR/L-JHP-MC (56)
