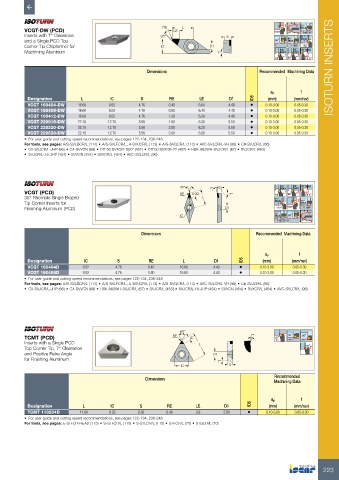

P. 225

MAX
          VCGT-DW (PCD)                                   RE  LE  L                              117.5°    35°
          Inserts with 7° Clearance                      35°                     S                         31° 107.5º
          and a Single PCD Top                                                                    95 º  48°  MAX
                                                                                                      MAX
          Corner Tip Chipformer for                      IC                D1                           95º  112°
          Machining Aluminum                                                 7°                     52°  50°  70°MAX
                                                                                                        MAX
                                                                                                    MAX
                                                                                                  91°  93°  72.5 º
                                                     Dimensions                             Recommended  Machining Data ISOTURN INSERTS


                                                                                                ap         f
           Designation       L          IC        S         RE         LE         D1      ID5  (mm)     (mm/rev)
           VCGT 160404-DW   16.60      9.52       4.76      0.40       6.60      4.40    •    0.10-3.00  0.05-0.30
           VCGT 160408-DW   16.60      9.52       4.76      0.80       6.40      4.40    •    0.10-3.00  0.05-0.30
           VCGT 160412-DW   16.60      9.52       4.76      1.20       6.30      4.40    •    0.10-3.00  0.05-0.30
           VCGT 220516-DW   22.10      12.70      5.56      1.60       6.30      5.50    •    0.10-3.00  0.05-0.30
           VCGT 220520-DW   22.10      12.70      5.56      2.00       6.20      5.50    •    0.10-3.00  0.05-0.30
           VCGT 220530-DW   22.10      12.70      5.56      3.00       6.00      5.50    •    0.10-3.00  0.05-0.30
          •  For user guide and cutting speed recommendations, see pages 122-134, 236-248
          For tools, see pages: A/S-SVLBCR/L (114) • A/S-SVLFCR/L; A-SVUCR/L (113) • A/S-SVQCR/L (113) • AVC-SVLCR/L-VH (98) • C#-SVJCR/L (66)
          •  C#-SVJCR/L-JHP (66) • C#-SVVCN (69) • DTF50 SVXCR-16X2 (452) • DTF50 SVXCR-22 (452) • HSK A63WH-SVJCR/L (67) • SVJCR/L (453)
          •  SVJCR/L-16-JHP (454) • SVVCN (454) • SVXCR/L (454) • AVC-SVLCR/L (96)



                                                                35°           S                     52°  50°  70°MAX

          VCGT (PCD)                                            RE  4.99   7°     7°              91°  MAX  93°  MAX  72.5 º
          35° Rhombic Single Brazed                                     L                         31°
          Tip Corner Inserts for                                                                  MAX      48°
                                                                                                           MAX
          Finishing Aluminum (PCD)                                              D1                112°  117.5°  95º
                                                                                                  35°
                                                                IC                                MAX  95 º
                                                                                                   107.5º
                                                   Dimensions                              Recommended  Machining Data



                                                                                              ap          f
           Designation         IC         S          RE          L          D1        ID5    (mm)       (mm/rev)
           VCGT 160404D       9.52        4.76       0.40       16.60       4.40     •      0.10-3.00   0.05-0.30
           VCGT 160408D       9.52        4.76       0.80       16.60       4.40     •      0.10-3.00   0.05-0.30
          •  For user guide and cutting speed recommendations, see pages 122-134, 236-248
          For tools, see pages: A/S-SVLBCR/L (114) • A/S-SVLFCR/L; A-SVUCR/L (113) • A/S-SVQCR/L (113) • AVC-SVLCR/L-VH (98) • C#-SVJCR/L (66)
          •  C#-SVJCR/L-JHP (66) • C#-SVVCN (69) • HSK A63WH-SVJCR/L (67) • SVJCR/L (453) • SVJCR/L-16-JHP (454) • SVVCN (454) • SVXCR/L (454) • AVC-SVLCR/L (96)





                                                                60°
          TCMT (PCD)                                          RE    LE                   7°       91 º  91 º  95 º
          Inserts with a Single PCD                                    L                                     91 º
          Top Corner Tip, 7° Clearance
          and Positive Rake Angle                                           D1
          for Finishing Aluminum                                             7°
                                                                IC               S
                                                    Dimensions                                   Recommended
                                                                                                 Machining Data


                                                                                                ap         f
           Designation        L         IC        S         RE        LE        D1       ID5   (mm)     (mm/rev)
           TCMT 110204D      11.00     6.35      2.38      0.40       3.8       2.80    •      0.10-3.00  0.05-0.30
          •  For user guide and cutting speed recommendations, see pages 122-134, 236-248
          For tools, see pages: E-STFCR-HEAD (115) • S-STFCR/L (115) • S-STLCR/L (115) • STFCR/L (70) • STGCR/L (70)







                                                                                                                   223
