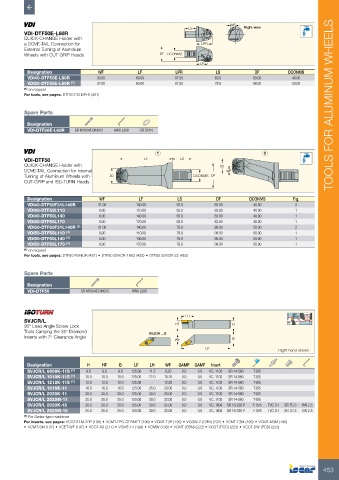

P. 455

LS             WF   Right view

          VDI-DTF50E-L60R
          QUICK-CHANGE Holder with
          a DOVE-TAIL Connection for                                    LPR
          External Turning of Aluminum
          Wheels with CUT GRIP Heads                     DF DCONMS

                                                                       LF
           Designation              WF           LF            LPR           LS           DF          DCONMS
           VDI40-DTF50E-L60R       30.00         60.00        87.50          63.0         83.00         40.00
           VDI50-DTF50E-L60R  (1)  37.00         60.00        87.50          78.0         98.00         50.00
          (1)  on request
          For tools, see pages: DTF50 FSHDR-8 (451)
                                                                                                                      TOOLS FOR ALUMINUM WHEELS
          Spare Parts

           Designation
           VDI-DTF50E-L60R  SR M10X45 DIN912  HW8 L208  OR 5X1N


                                                        1                                     2
          VDI-DTF50                                 LF          LS
          QUICK-CHANGE Holder with                                            50
          DOVE-TAIL Connection for Internal                                      WF
          Turning of Aluminum Wheels with   50                       DCONMS DF
          CUT-GRIP and ISO-TURN Heads


           Designation              WF            LF           LS            DF          DCONMS         Fig.
           VDI40-DTF50F31L140R      31.00        140.00        63.0         83.00         40.00          2
           VDI40-DTF50L110          0.00         110.00        63.0         83.00         40.00          1
           VDI40-DTF50L140          0.00         140.00        63.0         83.00         40.00          1
           VDI40-DTF50L170          0.00         170.00        63.0         83.00         40.00          1
           VDI50-DTF50F31L140R  (1)  31.00       140.00        78.0         98.00         50.00          2
           VDI50-DTF50L110  (1)     0.00         110.00        78.0         98.00         50.00          1
           VDI50-DTF50L140  (1)     0.00         140.00        78.0         98.00         50.00          1
           VDI50-DTF50L170  (1)     0.00         170.00        78.0         98.00         50.00          1
          (1)  on request
          For tools, see pages: DTF50 FSHIUR (451) • DTF50 SVXCR-16X2 (452) • DTF50 SVXCR-22 (452)

          Spare Parts

           Designation
           VDI-DTF50         SR M10X45 DIN912  HW8 L208


                                                                  LH                                    50°  105°

          SVJCR/L                                                                                     93°  MAX
          93° Lead Angle Screw Lock                            HF                  H
          Tools Carrying the 35° Diamond             SVJCR ...S
          Inserts with 7° Clearance Angle
                                                              WF                   B
                                                                         LF                        Right-hand shown

           Designation          H    HF    B    LF    LH   WF   GAMP  GAMF  Insert
           SVJCR/L 0808K-11S  (1)  8.0  8.0  8.0  125.00  11.5  8.20  0.0  0.0  VC..1103  SR 14-560  T-8/5
           SVJCR/L 1010K-11S  (1)  10.0  10.0  10.0  125.00  22.0  10.20  0.0  0.0  VC..1103  SR 14-560  T-8/5
           SVJCR/L 1212K-11S  (1)  12.0  12.0  12.0  125.00  -  12.20  0.0  0.0  VC..1103  SR 14-560  T-8/5
           SVJCR/L 1616K-11    16.0  16.0  16.0  125.00  25.0  20.00  0.0  0.0  VC..1103  SR 14-560  T-8/5
           SVJCR/L 2020K-11    20.0  20.0  20.0  125.00  30.0  25.00  0.0  0.0  VC..1103  SR 14-560  T-8/5
           SVJCR/L 2525M-11    25.0  25.0  25.0  150.00  30.0  32.00  0.0  0.0  VC..1103  SR 14-560  T-8/5
           SVJCR/L 2020K-16    20.0  20.0  20.0  125.00  30.0  25.00  0.0  0.0  VC..1604  SR 16-236 P  T-15/5  TVC 3-1  SR TC-3  HW 2.5
           SVJCR/L 2525M-16    25.0  25.0  25.0  150.00  30.0  32.00  0.0  0.0  VC..1604  SR 16-236 P  T-15/5  TVC 3-1  SR TC-3  HW 2.5
          (1)  For Swiss-type machines
          For inserts, see pages: VCGT-F1M-20P (196) • VCMT-FPC-CERMET (196) • VCMT-F3P (195) • VCGW-2 (CBN) (232) • VCMT-F3M (195) • VCMT-M3M (196)
          •  VCMT-SM (197) • VCET-WF (197) • VCGT-AS (211) • VCMT-14 (198) • VCMW (198) • VCMT (CBN) (222) • VCGT (PCD) (223) • VCGT-DW (PCD) (223)







                                                                                                                   453
