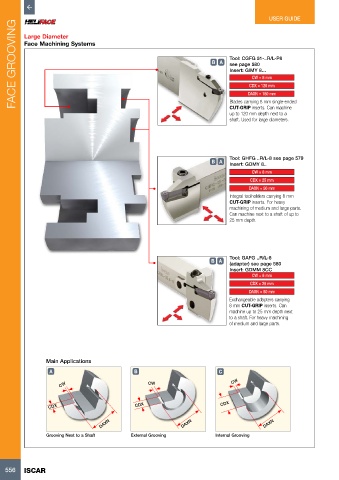

USER GUIDE
      FACE GROOVING  Face Machining Systems                                B  A   Tool: CGFG 51-..R/L-P8

          Large Diameter





                                                                                  see page 580
                                                                                  Insert: GIMY 8…
                                                                                         CW = 8 mm
                                                                                         CDX = 120 mm
                                                                                        DAXN = 180 mm
                                                                                  Blades carrying 8 mm single-ended
                                                                                  CUT-GRIP inserts. Can machine
                                                                                  up to 120 mm depth next to a
                                                                                  shaft. Used for large diameters.






                                                                                  Tool: GHFG ..R/L-8 see page 579
                                                                           B  A
                                                                                  Insert: GDMY 8..
                                                                                         CW = 8 mm
                                                                                         CDX = 25 mm
                                                                                        DAXN = 50 mm
                                                                                  Integral toolholders carrying 8 mm
                                                                                  CUT-GRIP inserts. For heavy
                                                                                  machining of medium and large parts.
                                                                                  Can machine next to a shaft of up to
                                                                                  25 mm depth.






                                                                                  Tool: GAFG ..R/L-8
                                                                           B  A   (adapter) see page 580
                                                                                  Insert: GDMM 8CC
                                                                                         CW = 8 mm
                                                                                         CDX = 25 mm
                                                                                        DAXN = 80 mm
                                                                                  Exchangeable adapters carrying
                                                                                  8 mm CUT-GRIP inserts. Can
                                                                                  machine up to 25 mm depth next
                                                                                  to a shaft. For heavy machining
                                                                                  of medium and large parts.






                 Main Applications

                  A                             B                             C
                      CW                             CW                           CW



                  CDX                            CDX                           CDX


                                    DAXN                         DAXN                         DAXN

                 Grooving Next to a Shaft      External Grooving             Internal Grooving





   556    ISCAR
