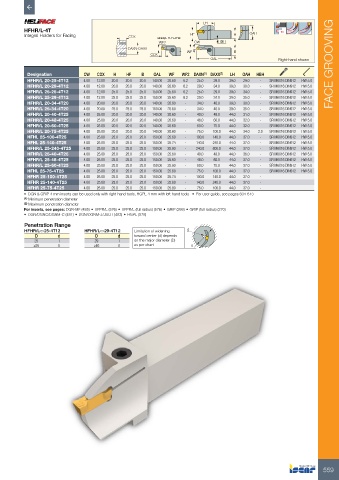

P. 561

LH
          HFHR/L-4T
          Integral Holders for Facing         CDX                   HF             H     OAH
                                                        HFHR/L --4T12
                                                         WF2         CW       HBH
           HFHR/L 20-25-4T12
                                              DAXN-DAXX
                                                                   WF              B
                                                      CDX
                                                                           OAL                     Right-hand shown   FACE GROOVING
           Designation        CW   CDX   H   HF    B   OAL  WF   WF2 DAXN (1)  DAXX (2)  LH  OAH  HBH
           HFHR/L 20-25-4T12  4.00  12.00  20.0  20.0  20.0  140.00  20.60  6.2  25.0  29.0  39.0  29.0  -  SR M6X16 DIN912  HW 5.0
           HFHR/L 20-29-4T12  4.00  12.00  20.0  20.0  20.0  140.00  20.60  6.2  29.0  34.0  39.0  30.0  -  SR M6X16 DIN912  HW 5.0
           HFHR/L 25-25-4T12  4.00  12.00  25.0  25.0  25.0  150.00  25.60  6.2  25.0  29.0  39.0  34.0  -  SR M6X16 DIN912  HW 5.0
           HFHR/L 25-29-4T12  4.00  12.00  25.0  25.0  25.0  150.00  25.60  6.2  29.0  34.0  39.0  35.0  -  SR M6X16 DIN912  HW 5.0
           HFHR/L 20-34-4T20  4.00  20.00  20.0  20.0  20.0  140.00  20.60  -  34.0  40.0  39.0  30.0  -  SR M6X16 DIN912  HW 5.0
           HFHR/L 25-34-4T20  4.00  20.00  25.0  25.0  25.0  150.00  25.60  -  34.0  40.0  39.0  35.0  -  SR M6X16 DIN912  HW 5.0
           HFHR/L 20-40-4T25  4.00  25.00  20.0  20.0  20.0  140.00  20.60  -  40.0  48.0  44.0  31.0  -  SR M6X16 DIN912  HW 5.0
           HFHR/L 20-48-4T25  4.00  25.00  20.0  20.0  20.0  140.00  20.60  -  48.0  60.0  44.0  32.0  -  SR M6X16 DIN912  HW 5.0
           HFHR/L 20-60-4T25  4.00  25.00  20.0  20.0  20.0  140.00  20.60  -  60.0  75.0  44.0  32.0  -  SR M6X16 DIN912  HW 5.0
           HFHR/L 20-75-4T25  4.00  25.00  20.0  20.0  20.0  140.00  20.60  -  75.0  100.0  44.0  34.0  2.0  SR M6X16 DIN912  HW 5.0
           HFHL 25-100-4T25   4.00  25.00  25.0  25.0  25.0  150.00  25.60  -  100.0  140.0  44.0  37.0  -  SR M6X16 DIN912  HW 5.0
           HFHL 25-140-4T25   4.00  25.00  25.0  25.0  25.0  150.00  25.74  -  140.0  240.0  44.0  37.0  -  SR M6X16 DIN912  HW 5.0
           HFHR/L 25-240-4T25  4.00  25.00  25.0  25.0  25.0  150.00  25.60  -  240.0  800.0  44.0  37.0  -  SR M6X16 DIN912  HW 5.0
           HFHR/L 25-40-4T25  4.00  25.00  25.0  25.0  25.0  150.00  25.60  -  40.0  48.0  44.0  36.0  -  SR M6X16 DIN912  HW 5.0
           HFHR/L 25-48-4T25  4.00  25.00  25.0  25.0  25.0  150.00  25.60  -  48.0  60.0  44.0  37.0  -  SR M6X16 DIN912  HW 5.0
           HFHR/L 25-60-4T25  4.00  25.00  25.0  25.0  25.0  150.00  25.60  -  60.0  75.0  44.0  37.0  -  SR M6X16 DIN912  HW 5.0
           HFHL 25-75-4T25    4.00  25.00  25.0  25.0  25.0  150.00  25.60  -  75.0  100.0  44.0  37.0  -  SR M6X16 DIN912  HW 5.0
           HFHR 25-100-4T25   4.00  25.00  25.0  25.0  25.0  150.00  25.74  -  100.0  140.0  44.0  37.0  -
           HFHR 25-140-4T25   4.00  25.00  25.0  25.0  25.0  150.00  25.60  -  140.0  240.0  44.0  37.0  -
           HFHR 25-75-4T25    4.00  25.00  25.0  25.0  25.0  150.00  25.80  -  75.0  100.0  44.0  37.0  -
          •  DGN & GRIP 4 mm inserts can be used only with right-hand tools, HGPL 4 mm with left-hand tools   •  For user guide, see pages 604-613
          (1)  Minimum penetration diameter
          (2)  Maximum penetration diameter
          For inserts, see pages: DGN-MF (485) • HFPR/L (576) • HFPR/L (full radius) (576) • GRIP (269) • GRIP (full radius) (270)
          •  DGN/DGNC/DGNM-C (481) • DGN/DGNM-J/JS/JT (483) • HGPL (578)

          Penetration Range
          HFHR/L-:-25-4T12     HFHR/L-:-29-4T12  Limitation of widening   d
             D       d            D       d     toward center (d) depends
             25      1            29       1    on the major diameter (D)
             ≥26     0            ≥46      0    as per chart        D
