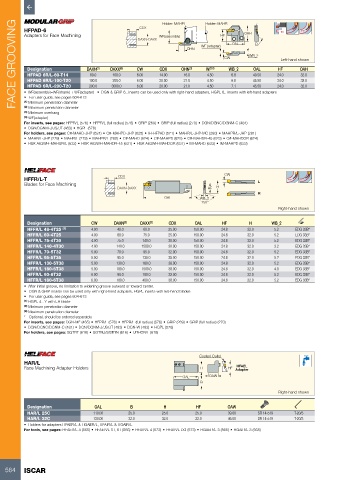

Page 566 - ISCAR(TURNING-CATALOG-42-2022)
P. 566

FACE GROOVING  HFPAD-6     DAXN (1)  DAXX (2)  6.00  WF(assembly)  OHN (3)  WF (adapter) HF CW WB_2  OAH WB_2  24.0  OAH
                                                          Holder: MAHPL
                                                                         Holder: MAHR
                                                  CDX
          Adapters for Face Machining
                                                 DAXN-DAXX
                                                                                           D
                                                                                   OAL
                                                                   OHN

                                                                                                    Left-hand shown
           Designation
                                                                         WF
                                                                                                   HF
                                                                                          OAL
                                                         CDX
                                                 CW
                                                                           (4)

                                                                                  6.8
                                                                                          40.50
           HFPAD 6R/L-60-T14
                                                         14.00
                                                                  16.0
                                                                                                           32.0
                                         100.0
                                                                          4.50
                                 60.0
           HFPAD 6R/L-100-T20
                                                 6.00
                                                                                                           32.0
                                                                  21.0
                                         200.0
                                                                                          45.50
                                                                          4.50
                                                                                                  24.0
                                100.0
                                                                                  6.8
                                                         20.00

           HFPAD 6R/L-200-T20
                                                                          4.50
                                                                                                           32.0
                                                         20.00
                                                                                                  24.0
                                        3000.0
                                200.0
                                                 6.00
                                                                                          45.50
                                                                                  7.1
                                                                  21.0
          •  WF(assembly)=WF(shank) + WF(adapter)   •  DGN & GRIP 6.. inserts can be used only with right-hand adapters, HGPL 6.. inserts with left-hand adapters
          •   For user guide, see pages 604-613
          (1)  Minimum penetration diameter
          (2)  Maximum penetration diameter
          (3)  Minimum overhang
          (4)  WF(adapter)
          For inserts, see pages: HFPR/L (576) • HFPR/L (full radius) (576) • GRIP (269) • GRIP (full radius) (270) • DGN/DGNC/DGNM-C (481)
          •  DGN/DGNM-J/JS/JT (483) • HGPL (578)
          For holders, see pages: C#-MAHD-JHP (624) • C#-MAHPD-JHP (625) • IH-HFPAD (571) • MAHR/L-JHP-MC (280) • MAHPR/L-JHP (281)
          •  MAHR/L-JHP (279) • MAHR/L (279) • MAHPR/L (280) • C#-MAHD (624) • C#-MAHPD (625) • C#-MAHDR-45 (623) • C#-MAHDOR (624)
          •  HSK A63WH-MAHUR/L (632) • HSK A63WH-MAHDR-45 (631) • HSK A63WH-MAHDOR (631) • IM-MAHD (633) • IM-MAHPD (633)


          HFFR/L-T                         CDX                                  CW
          Blades for Face Machining                                                         L
                                          DAXN-DAXX                       HF  H
                                                                                            R
                                                           OAL           WB_2
                                                                        150°
                                                                                                   Right-hand shown
           Designation           CW      DAXN (2)  DAXX (3)  CDX     OAL       HF        H      WB_2
           HFFR/L 48-4T25  (1)   4.00     48.0     60.0     25.00    150.00    24.8     32.0     5.2     EDG 33B*
           HFFR/L 60-4T25        4.00     60.0     75.0     25.00    150.00    24.8     32.0     5.2     EDG 33B*
           HFFR/L 75-4T30        4.00     75.0     140.0    30.00    150.00    24.8     32.0     5.2     EDG 33B*
           HFFR/L 140-4T30       4.00     140.0    1500.0   30.00    150.00    24.8     32.0     3.2     EDG 33B*
           HFFR/L 70-5T32        5.00     70.0     95.0     32.00    150.00    24.8     32.0     5.2     EDG 33B*
           HFFR/L 95-5T35        5.00     95.0     130.0    35.00    150.00    24.8     32.0     5.2     EDG 33B*
           HFFR/L 130-5T38       5.00     130.0    180.0    38.00    150.00    24.8     32.0     5.2     EDG 33B*
           HFFR/L 180-5T38       5.00     180.0    1500.0   38.00    150.00    24.8     32.0     4.0     EDG 33B*
           HFFR/L 90-6T32        6.00     90.0     180.0    32.00    150.00    24.8     32.0     5.2     EDG 33B*
           HFFR/L 180-6T38       6.00     180.0    400.0    38.00    150.00    24.8     32.0     5.2     EDG 33B*
          •  After initial groove, no limitation to widening groove outward or toward center.
          •   DGN & GRIP inserts can be used only with right-hand adapters, HGPL inserts with left-hand blades
          •   For user guide, see pages 604-613
          (1)  HGPL 4...Y with LH blade
          (2)  Minimum penetration diameter
          (3)  Maximum penetration diameter
          *  Optional, should be ordered separately
          For inserts, see pages: DGN-MF (485) • HFPR/L (576) • HFPR/L (full radius) (576) • GRIP (269) • GRIP (full radius) (270)
          •  DGN/DGNC/DGNM-C (481) • DGN/DGNM-J/JS/JT (483) • DGN-W (482) • HGPL (578)
          For holders, see pages: SGTBF (618) • SGTBU/SGTBN (616) • UBHCR/L (618)

                                                                       Coolant Outlet
          HAR/L
                                                                                    HFAEL
          Face Machining Adapter Holders                               H         HF  Adapter
                                                                 OAL      OAW
                                                                       B
                                                                                                   Right-hand shown
           Designation            OAL          B           H          HF         OAW
           HAR/L 25C              110.00      25.0        25.0        25.0       39.00      SR 14-519   T-20/3
           HAR/L 32C              130.00      32.0        32.0        32.0       46.00      SR 14-519   T-20/3
          •  Holders for adapters HFAER/L & HGAER/L, HFAIR/L & HGAIR/L
          For tools, see pages: HFAER/L-4 (565) • HFAER/L-5T, 6T (566) • HFAIR/L-4 (572) • HFAIR/L-DG (573) • HGAER/L-3 (565) • HGAIR/L-3 (568)

   564    ISCAR
