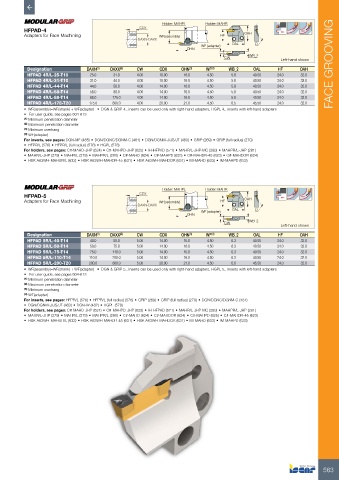

Page 565 - ISCAR(TURNING-CATALOG-42-2022)
P. 565

Holder: MAHPL  Holder: MAHR
          HFPAD-4                                 CDX
          Adapters for Face Machining                    WF(assembly)         HF       OAH
                                                 DAXN-DAXX
                                                                        WF (adapter)  OAL  D
                                                                   OHN
                                                                                CW       WB_2       Left-hand shown
           Designation         DAXN (1)  DAXX (2)  CW    CDX     OHN (3)  WF (4)  WB_2    OAL      HF     OAH         FACE GROOVING
           HFPAD 4R/L-25-T10     25.0    31.0    4.00    10.00    16.0    4.50    5.8     40.50   24.0     32.0
           HFPAD 4R/L-31-T10     31.0    44.0    4.00    10.00    16.0    4.50    5.8     40.50   24.0     32.0
           HFPAD 4R/L-44-T14     44.0    58.0    4.00    14.00    16.0    4.50    5.8     40.50   24.0     32.0
           HFPAD 4R/L-58-T14     58.0    88.0    4.00    14.00    16.0    4.50    5.8     40.50   24.0     32.0
           HFPAD 4R/L-88-T14     88.0    175.0   4.00    14.00    16.0    4.50    5.8     40.50   24.0     32.0
             HFPAD 4R/L-175-T20  175.0   800.0   4.00    20.00    21.0    4.50    6.5     45.50   24.0     32.0
          •  WF(assembly)=WF(shank) + WF(adapter)   •  DGN & GRIP 4.. inserts can be used only with right-hand adapters, HGPL 4.. inserts with left-hand adapters
          •   For user guide, see pages 604-613
          (1)  Minimum penetration diameter
          (2)  Maximum penetration diameter
          (3)  Minimum overhang
          (4)  WF(adapter)
          For inserts, see pages: DGN-MF (485) • DGN/DGNC/DGNM-C (481) • DGN/DGNM-J/JS/JT (483) • GRIP (269) • GRIP (full radius) (270)
          •  HFPR/L (576) • HFPR/L (full radius) (576) • HGPL (578)
          For holders, see pages: C#-MAHD-JHP (624) • C#-MAHPD-JHP (625) • IH-HFPAD (571) • MAHR/L-JHP-MC (280) • MAHPR/L-JHP (281)
          •  MAHR/L-JHP (279) • MAHR/L (279) • MAHPR/L (280) • C#-MAHD (624) • C#-MAHPD (625) • C#-MAHDR-45 (623) • C#-MAHDOR (624)
          •  HSK A63WH-MAHUR/L (632) • HSK A63WH-MAHDR-45 (631) • HSK A63WH-MAHDOR (631) • IM-MAHD (633) • IM-MAHPD (633)


                                                          Holder: MAHPL  Holder: MAHR
          HFPAD-5                                 CDX
          Adapters for Face Machining                    WF(assembly)         HF       OAH
                                                 DAXN-DAXX
                                                                        WF (adapter)  OAL  D
                                                                   OHN
                                                                                CW       WB_2
                                                                                                    Left-hand shown
           Designation         DAXN (1)  DAXX (2)  CW    CDX     OHN (3)  WF (4)  WB_2    OAL      HF     OAH
           HFPAD 5R/L-40-T14     40.0    50.0    5.00    14.00    16.0    4.50    6.3     40.50   24.0     32.0
           HFPAD 5R/L-50-T14     50.0    75.0    5.00    14.00    16.0    4.50    6.3     40.50   24.0     32.0
           HFPAD 5R/L-75-T14     75.0    110.0   5.00    14.00    16.0    4.50    6.3     40.50   24.0     32.0
           HFPAD 5R/L-110-T14   110.0    200.0   5.00    14.00    16.0    4.50    6.3     40.50   24.0     32.0
           HFPAD 5R/L-200-T20   200.0    800.0   5.00    20.00    21.0    4.50    6.6     45.50   24.0     32.0
          •  WF(assembly)=WF(shank) + WF(adapter)   •  DGN & GRIP 5.. inserts can be used only with right-hand adapters, HGPL 5.. inserts with left-hand adapters
          •   For user guide, see pages 604-613
          (1)  Minimum penetration diameter
          (2)  Maximum penetration diameter
          (3)  Minimum overhang
          (4)  WF(adapter)
          For inserts, see pages: HFPR/L (576) • HFPR/L (full radius) (576) • GRIP (269) • GRIP (full radius) (270) • DGN/DGNC/DGNM-C (481)
          •  DGN/DGNM-J/JS/JT (483) • DGN-W (482) • HGPL (578)
          For holders, see pages: C#-MAHD-JHP (624) • C#-MAHPD-JHP (625) • IH-HFPAD (571) • MAHR/L-JHP-MC (280) • MAHPR/L-JHP (281)
          •  MAHR/L-JHP (279) • MAHR/L (279) • MAHPR/L (280) • C#-MAHD (624) • C#-MAHDOR (624) • C#-MAHPD (625) • C#-MAHDR-45 (623)
          •  HSK A63WH-MAHUR/L (632) • HSK A63WH-MAHDR-45 (631) • HSK A63WH-MAHDOR (631) • IM-MAHD (633) • IM-MAHPD (633)
