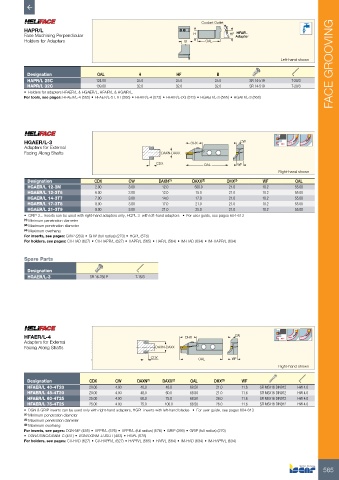

P. 567

Coolant Outlet
          HAPR/L
          Face Machining Perpendicular                               H            HF HFAEL
                                                                                    Adapter
          Holders for Adapters                                    B      OAL


                                                                                                    Left-hand shown   FACE GROOVING

           Designation             OAL            H            HF            B
           HAPR/L 25C              124.00        25.0          25.0         25.0         SR 14-519     T-20/3
           HAPR/L 32C              139.00        32.0          32.0         32.0         SR 14-519     T-20/3
          •  Holders for adapters HFAER/L & HGAER/L, HFAIR/L & HGAIR/L.
          For tools, see pages: HFAER/L-4 (565) • HFAER/L-5T, 6T (566) • HFAIR/L-4 (572) • HFAIR/L-DG (573) • HGAER/L-3 (565) • HGAIR/L-3 (568)





          HGAER/L-3                                                 OHX               CW
          Adapters for External
          Facing Along Shafts                             DAXN-DAXX
                                                        CDX              OAL        WF
                                                                                                   Right-hand shown
           Designation            CDX         CW         DAXN (1)    DAXX (2)    OHX (3)     WF          OAL
           HGAER/L 12-3M          2.00        3.00        12.0       500.0       21.0        10.2        55.00
           HGAER/L 12-3T6         6.00        3.00        12.0        15.0       21.0        10.2        55.00
           HGAER/L 14-3T7         7.00        3.00        14.0        17.0       21.0        10.2        55.00
           HGAER/L 17-3T8         8.00        3.00        17.0        21.0       21.0        10.2        55.00
           HGAER/L 21-3T9         9.00        3.00        21.0        25.0       21.0        10.2        55.00
          •  GRIP 3... inserts can be used with right-hand adapters only, HGPL 3  with left-hand adapters   •  For user guide, see pages 604-613
          (1)  Minimum penetration diameter
          (2)  Maximum penetration diameter
          (3)  Maximum overhang
          For inserts, see pages: GRIP (269) • GRIP (full radius) (270) • HGPL (578)
          For holders, see pages: C#-HAD (627) • C#-HAPR/L (627) • HAPR/L (565) • HAR/L (564) • IM-HAD (634) • IM-HAPR/L (634)


          Spare Parts

           Designation
           HGAER/L-3             SR 16-236 P     T-15/3










          HFAER/L-4                                               OHX               CW
          Adapters for External
          Facing Along Shafts                           DAXN-DAXX
                                                      CDX              OAL        WF
                                                                                                   Right-hand shown

           Designation          CDX       CW     DAXN (1)  DAXX (2)  OAL    OHX (3)   WF
           HFAER/L 40-4T20      20.00     4.00    40.0     48.0     68.50    21.0     11.6  SR M5X16 DIN912  HW 4.0
           HFAER/L 48-4T20      20.00     4.00    48.0     60.0     68.50    21.0     11.6  SR M5X16 DIN912  HW 4.0
           HFAER/L 60-4T25      25.00     4.00    60.0     75.0     68.50    26.0     11.6  SR M5X16 DIN912  HW 4.0
           HFAER/L 75-4T25      25.00     4.00    75.0     100.0    68.50    26.0     11.6  SR M5X16 DIN912  HW 4.0
          •  DGN & GRIP inserts can be used only with right-hand adapters, HGPL inserts with left-hand blades   •  For user guide, see pages 604-613
          (1)  Minimum penetration diameter
          (2)  Maximum penetration diameter
          (3)  Maximum overhang
          For inserts, see pages: DGN-MF (485) • HFPR/L (576) • HFPR/L (full radius) (576) • GRIP (269) • GRIP (full radius) (270)
          •  DGN/DGNC/DGNM-C (481) • DGN/DGNM-J/JS/JT (483) • HGPL (578)
          For holders, see pages: C#-HAD (627) • C#-HAPR/L (627) • HAPR/L (565) • HAR/L (564) • IM-HAD (634) • IM-HAPR/L (634)
