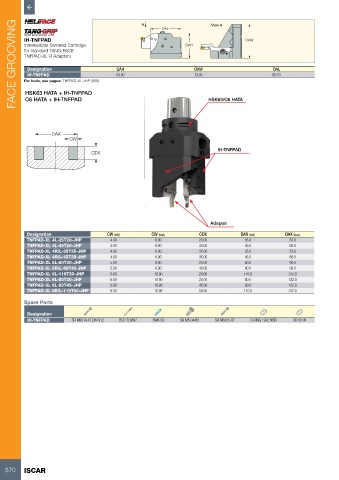

P. 572

FACE GROOVING  IH-TNFPAD            OAH      A      OAL     OAH  OAW  View A     OAW       OAL



         Intermediate Serrated Cartridge
         for standard TANG-FACE

         TNFPAD-XL R Adapters
           Designation
           IH-TNFPAD
                                                                                                 65.70
                                          54.00
                                                                     73.00
         For tools, see pages: TNFPAD-XL-JHP (569)
          HSK63 HATA + IH-TNFPAD
          C6 HATA + IH-TNFPAD





                   DAX                                                    HSK63/C6 HATA
                         CW
                                                                             IH-TNFPAD
                                 CDX













                                                                           Adapter

          Designation                  CW (min)       CW (max)         CDX            DAX (min)      DAX (max)
          TNFPAD-XL 4L-35T20-JHP        4.00            6.90           20.00           35.0            53.0
          TNFPAD-XL 4L-45T20-JHP        4.00            6.90           20.00           45.0            68.0
          TNFPAD-XL 4R/L-35T35-JHP      4.00            6.90           35.00           35.0            53.0
          TNFPAD-XL 4R/L-45T35-JHP      4.00            6.90           35.00           45.0            68.0
          TNFPAD-XL 5L-60T20-JHP        5.00            8.90           20.00           60.0            90.0
          TNFPAD-XL 5R/L-60T40-JHP      5.00            8.90           40.00           60.0            90.0
          TNFPAD-XL 6L-110T20-JHP       6.00           10.90           20.00           110.0          312.0
          TNFPAD-XL 6L-80T20-JHP        6.00           10.90           20.00           80.0           122.0
          TNFPAD-XL 6L-80T45-JHP        6.00           10.90           45.00           80.0           122.0
          TNFPAD-XL 6R/L-110T50-JHP     6.00           10.90           50.00           110.0          312.0

         Spare Parts
           Designation
           IH-TNFPAD      SR M6X14-XT DIN 912  BLD T20/M7  SW6-SD  SR M5-04451  SR M6X20-XT  O-RING 19X2 NBR  OR 5X1N
