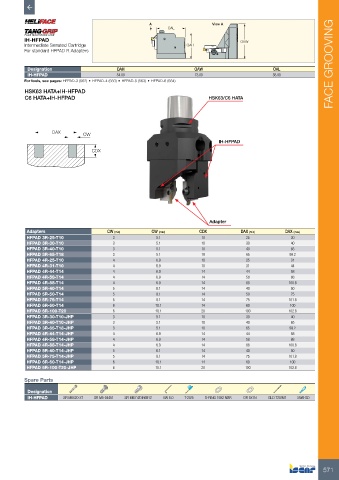

P. 573

A                     View A
                                                            OAL
          IH-HFPAD                                                                   OAW
          Intermediate Serrated Cartridge                          OAH
          For standard HFPAD R Adapters


           Designation                    OAH                        OAW                         OAL                  FACE GROOVING
           IH-HFPAD                       54.00                      73.00                       58.90
          For tools, see pages: HFPAD-3 (562) • HFPAD-4 (563) • HFPAD-5 (563) • HFPAD-6 (564)
          HSK63 HATA+IH-HFPAD
          C6 HATA+IH-HFPAD                                                HSK63/C6 HATA





                   DAX        CW
                                                                              IH-HFPAD
                                 CDX














                                                                           Adapter
          Adapters                     CW (min)       CW (max)         CDX            DAX (min)      DAX (max)
          HFPAD 3R-25-T10                3              5.1             10             25              30
          HFPAD 3R-30-T10                3              5.1             10             30              40
          HFPAD 3R-40-T10                3              5.1             10             40              65
          HFPAD 3R-65-T18                3              5.1             18             65              99.2
          HFPAD 4R-25-T10                4              6.9             10             25              31
          HFPAD 4R-31-T10                4              6.9             10             31              44
          HFPAD 4R-44-T14                4              6.9             14             44              58
          HFPAD 4R-58-T14                4              6.9             14             58              88
          HFPAD 4R-88-T14                4              6.9             14             88             100.8
          HFPAD 5R-40-T14                5              8.1             14             40              50
          HFPAD 5R-50-T14                5              8.1             14             50              75
          HFPAD 5R-75-T14                5              8.1             14             75             101.8
          HFPAD 6R-60-T14                6              10.1            14             60              100
          HFPAD 6R-100-T20               6              10.1            20             100            102.8
          HFPAD 3R-30-T10-JHP            3              5.1             10             30              40
          HFPAD 3R-40-T10-JHP            3              5.1             10             40              65
          HFPAD 3R-65-T18-JHP            3              5.1             18             65              99.2
          HFPAD 4R-44-T14-JHP            4              6.9             14             44              58
          HFPAD 4R-58-T14-JHP            4              6.9             14             58              88
          HFPAD 4R-88-T14-JHP            4              6.9             14             88             100.8
          HFPAD 5R-40-T14-JHP            5              8.1             14             40              50
          HFPAD 5R-75-T14-JHP            5              8.1             14             75             101.8
          HFPAD 6R-60-T14-JHP            6              10.1            14             60              100
          HFPAD 6R-100-T20-JHP           6              10.1            20             100            102.8

          Spare Parts
           Designation
           IH-HFPAD    SR M6X20-XT  SR M5-04451  SR M6X12DIN6912  HW 5.0  T-20/5  O-RING 19X2 NBR  OR 5X1N  BLD T20/M7  SW6-SD
