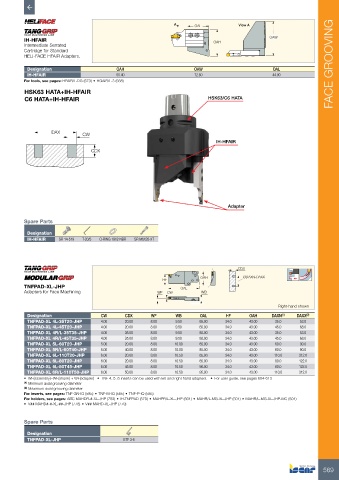

Page 571 - ISCAR(TURNING-CATALOG-42-2022)
P. 571

A                      View A
                                                                     OAL
         IH-HFAIR                                                           OAH                 OAW
         Intermediate Serrated
         Cartridge for Standard
         HELI-FACE HFAIR Adapters.
           Designation                    OAH                        OAW                         OAL                  FACE GROOVING
           IH-HFAIR                       55.40                      72.50                       44.90
         For tools, see pages: HFAIR/L-DG (573) • HGAIR/L-3 (568)
          HSK63 HATA+IH-HFAIR
          C6 HATA+IH-HFAIR                                                HSK63/C6 HATA





                   DAX        CW
                                                                             IH-HFAIR
                                 CDX











                                                                                 Adapter

         Spare Parts
           Designation
           IH-HFAIR   SR 14-519  T-20/3  O-RING 19X2 NBR  SR M6X20-XT




                                                                                     CDX
                                                          HF           OAH            ØDAXN-DAXX
         TNFPAD-XL-JHP                                          OAL
         Adapters for Face Machining                    WF  CW          WB


                                                                                                   Right-hand shown
           Designation              CW       CDX      WF       WB      OAL      HF       OAH    DAXN (1)  DAXX (2)
           TNFPAD-XL 4L-35T20-JHP   4.00     20.00    8.00     9.50    65.00    34.0     43.00    35.0    53.0
           TNFPAD-XL 4L-45T20-JHP   4.00     20.00    8.00     9.50    65.00    34.0     43.00    45.0    68.0
           TNFPAD-XL 4R/L-35T35-JHP  4.00    35.00    8.00     9.50    80.00    34.0     43.00    35.0    53.0
           TNFPAD-XL 4R/L-45T35-JHP  4.00    35.00    8.00     9.50    80.00    34.0     43.00    45.0    68.0
           TNFPAD-XL 5L-60T20-JHP   5.00     20.00    8.00    10.00    65.00    34.0     43.00    60.0    90.0
           TNFPAD-XL 5R/L-60T40-JHP  5.00    40.00    8.00    10.00    85.00    34.0     43.00    60.0    90.0
           TNFPAD-XL 6L-110T20-JHP  6.00     20.00    8.00    10.50    65.00    34.0     43.00   110.0    312.0
           TNFPAD-XL 6L-80T20-JHP   6.00     20.00    8.00    10.50    65.00    34.0     43.00    80.0    122.0
           TNFPAD-XL 6L-80T45-JHP   6.00     45.00    8.00    10.50    90.00    34.0     43.00    80.0    122.0
           TNFPAD-XL 6R/L-110T50-JHP  6.00   50.00    8.00    10.50    95.00    34.0     43.00   110.0    312.0
         •  WF(assembly)=WF(shank) + WF(adapter)   •  TNF 4..5..6 inserts can be used with left and right hand adapters.   •  For user guide, see pages 604-613
         (1)  Minimum axial grooving diameter
         (2)  Maximum axial grooving diameter
         For inserts, see pages: TNF GN-IQ (585) • TNF-M-IQ (585) • TNF-P-IQ (585)
         For holders, see pages: ABC MAHDR-#-XL-JHP (782) • IH-TNFPAD (570) • MAHPR/L-XL-JHP (561) • MAHR/L-MG-XL-JHP (501) • MAHR/L-MG-XL-JHP-MC (501)
         •  V## MAHD#-#-XL-##-JHP (778) • V## MAHD-XL-JHP (779)

         Spare Parts
           Designation
           TNFPAD-XL-JHP                    ETF 3-6
