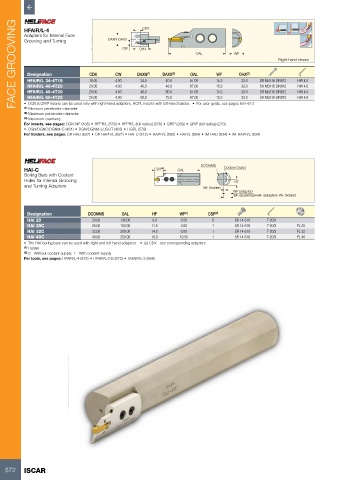

Page 574 - ISCAR(TURNING-CATALOG-42-2022)
P. 574

FACE GROOVING  HFAIR/L-4     CDX  DAXN-DAXX  DAXN (1)  DAXX (2)  67.00 OAL  WF  WF OHX (3)  SR M5X16 DIN912  HW 4.0
                                                   CDX
          Adapters for Internal Face

          Grooving and Turning
                                            CW
                                                  OHX
                                                                                                   Right-hand shown

           Designation
                                          CW
                                                                    OAL
           HFAIR/L 34-4T18
                                                  34.0
                                18.00
                                          4.00
                                                                                      33.0
                                                           40.0
                                                                             15.3

           HFAIR/L 40-4T20
                                          4.00
                                                                                                          HW 4.0
                                                                                      33.0
                                                  40.0
                                                                             15.3
                                20.00
                                                                                            SR M5X16 DIN912
                                                           48.0
                                                                    67.00
           HFAIR/L 48-4T20
                                                                             15.3
                                25.00
                                                                    67.00
                                                           75.0
                                                  60.0
                                          4.00
           HFAIR/L 60-4T25
                                                                                      33.0
                                                                                            SR M5X16 DIN912
                                                                                                          HW 4.0
          •  DGN & GRIP inserts can be used only with right-hand adapters, HGPL inserts with left-hand blades   •  For user guide, see pages 604-613
          (1)  Minimum penetration diameter
          (2)  Maximum penetration diameter    20.00  4.00  48.0  60.0  67.00  15.3   33.0  SR M5X16 DIN912  HW 4.0
          (3)  Maximum overhang
          For inserts, see pages: DGN-MF (485) • HFPR/L (576) • HFPR/L (full radius) (576) • GRIP (269) • GRIP (full radius) (270)
          •  DGN/DGNC/DGNM-C (481) • DGN/DGNM-J/JS/JT (483) • HGPL (578)
          For holders, see pages: C#-HAD (627) • C#-HAPR/L (627) • HAI-C (572) • HAPR/L (565) • HAR/L (564) • IM-HAD (634) • IM-HAPR/L (634)


          HAI-C                                        CDX (a)  OAL     DCONMS  Coolant Outlet
          Boring Bars with Coolant
          Holes for Internal Grooving                                              HF
          and Turning Adapters                                          WF (holder)
                                                                                   WF (adapter)
                                                                                   WF (assembly)=WF (adapter)+WF (holder)
           Designation          DCONMS      OAL       HF        WF (1)    CSP (2)
           HAI 20                20.00     130.00      9.0       0.50       0      SR 14-519   T-20/3
           HAI 25C               25.00     150.00     11.5       3.00       1      SR 14-519   T-20/3    PL 25
           HAI 32C               32.00     200.00     14.5       6.50       1      SR 14-519   T-20/3    PL 32
           HAI 40C               40.00     250.00     18.0      10.50       1      SR 14-519   T-20/3    PL 40
          •  The HAI boring bars can be used with right and left-hand adapters    •  (a) CDX - see corresponding adapters
          (1)  Holder
          (2)  0 - Without coolant supply, 1 - With coolant supply
          For tools, see pages: HFAIR/L-4 (572) • HFAIR/L-DG (573) • HGAIR/L-3 (568)
