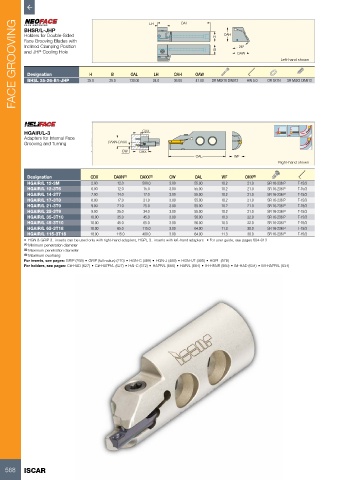

P. 570

FACE GROOVING  BHSR/L-JHP     25.0  25.0  130.00  LH 24.0  OAH OAL  OAW  SR M6X18 DIN912 OAW  HW 5.0  OR 5X1N Left-hand shown

                                                                                OAH
          Holders for Double-Sided
                                                                            H
          Face Grooving Blades with
          Inclined Clamping Position
                                                                                     26°
                                                                            B
          and JHP Cooling Hole
           Designation
                                        B
                                H
                                               OAL
                                                       LH
           BHSL 25-26-B1-JHP
                                                              36.00
                                                                      41.00
                                                                                                      SR M4X3 DIN913


          HGAIR/L-3                                CDX
          Adapters for Internal Face
          Grooving and Turning         DAXN-DAXX
                                            CW    OHX
                                                                      OAL          WF
                                                                                                   Right-hand shown

           Designation           CDX     DAXN (1)  DAXX (2)  CW      OAL       WF      OHX (3)
           HGAIR/L 12-3M         2.00     12.0     500.0     3.00    55.00     10.2     21.0   SR 16-236 P  T-15/3
           HGAIR/L 12-3T6        6.00     12.0     15.0      3.00    55.00     10.2     21.0   SR 16-236 P  T-15/3
           HGAIR/L 14-3T7        7.00     14.0     17.0      3.00    55.00     10.2     21.0   SR 16-236 P  T-15/3
           HGAIR/L 17-3T8        8.00     17.0     21.0      3.00    55.00     10.2     21.0   SR 16-236 P  T-15/3
           HGAIR/L 21-3T9        9.00     21.0     25.0      3.00    55.00     10.2     21.0   SR 16-236 P  T-15/3
           HGAIR/L 25-3T9        9.00     25.0     34.0      3.00    55.00     10.2     21.0   SR 16-236 P  T-15/3
           HGAIR/L 35-3T10       10.00    35.0     45.0      3.00    56.00     10.3     22.0   SR 16-236 P  T-15/3
           HGAIR/L 45-3T10       10.00    45.0     65.0      3.00    56.00     10.3     22.0   SR 16-236 P  T-15/3
           HGAIR/L 65-3T18       18.00    65.0     115.0     3.00    64.00     11.3     30.0   SR 16-236 P  T-15/3
           HGAIR/L 115-3T18      18.00    115.0    400.0     3.00    64.00     11.3     30.0   SR 16-236 P  T-15/3
          •  HGN & GRIP 3.. inserts can be used only with right-hand adapters, HGPL 3.. inserts with left-hand adapters   • For user guide, see pages 604-613
          (1)  Minimum penetration diameter
          (2)  Maximum penetration diameter
          (3)  Maximum overhang
          For inserts, see pages: GRIP (269) • GRIP (full radius) (270) • HGN-C (489) • HGN-J (489) • HGN-UT (490) • HGPL (578)
          For holders, see pages: C#-HAD (627) • C#-HAPR/L (627) • HAI-C (572) • HAPR/L (565) • HAR/L (564) • IH-HFAIR (569) • IM-HAD (634) • IM-HAPR/L (634)
