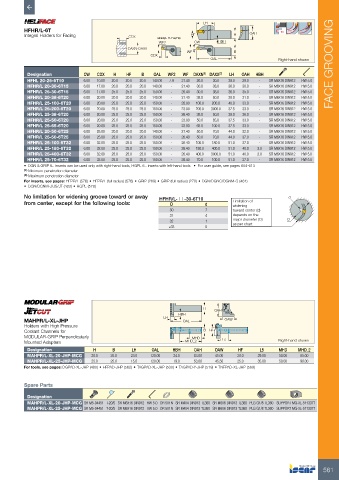

Page 563 - ISCAR(TURNING-CATALOG-42-2022)
P. 563

LH
          HFHR/L-6T
          Integral Holders for Facing         CDX                   HF             H     OAH
                                                        HFHR/L --6T10
                                                         WF2         CW       HBH
                                              DAXN-DAXX
                                                                   WF              B
                                                      CDX
                                                                           OAL                     Right-hand shown   FACE GROOVING

           Designation        CW   CDX   H   HF    B   OAL  WF2  WF  DAXN (1)  DAXX (2)  LH  OAH  HBH
           HFHL 20-26-6T10    6.00  10.00  20.0  20.0  20.0  140.00  7.9  21.40  26.0  30.0  39.0  29.0  -  SR M6X16 DIN912  HW 5.0
           HFHR/L 20-30-6T15  6.00  17.00  20.0  20.0  20.0  140.00  -  21.40  30.0  38.0  36.0  30.0  -  SR M6X16 DIN912  HW 5.0
           HFHR/L 25-30-6T15  6.00  17.00  25.0  25.0  25.0  150.00  -  26.40  30.0  38.0  36.0  35.0  -  SR M6X16 DIN912  HW 5.0
           HFHR/L 20-38-6T20  6.00  20.00  20.0  20.0  20.0  140.00  -  21.40  38.0  50.0  39.0  31.0  -  SR M6X16 DIN912  HW 5.0
           HFHR/L 25-100-6T20  6.00  20.00  25.0  25.0  25.0  150.00  -  26.00  100.0  200.0  40.0  33.0  -  SR M6X16 DIN912  HW 5.0
           HFHR/L 25-200-6T20  6.00  20.00  25.0  25.0  25.0  150.00  -  23.00  200.0  3000.0  37.5  33.0  -  SR M6X16 DIN912  HW 5.0
           HFHR/L 25-38-6T20  6.00  20.00  25.0  25.0  25.0  150.00  -  26.40  38.0  50.0  39.0  36.0  -  SR M6X16 DIN912  HW 5.0
           HFHR/L 25-50-6T20  6.00  20.00  25.0  25.0  25.0  150.00  -  23.00  50.0  65.0  37.5  33.0  -  SR M6X16 DIN912  HW 5.0
           HFHR/L 25-65-6T20  6.00  20.00  25.0  25.0  25.0  150.00  -  23.00  65.0  100.0  37.5  33.0  -  SR M6X16 DIN912  HW 5.0
           HFHR/L 20-50-6T25  6.00  25.00  20.0  20.0  20.0  140.00  -  21.40  50.0  70.0  44.0  32.0  -  SR M6X16 DIN912  HW 5.0
           HFHR/L 25-50-6T25  6.00  25.00  25.0  25.0  25.0  150.00  -  26.40  50.0  70.0  44.0  37.0  -  SR M6X16 DIN912  HW 5.0
           HFHR/L 25-100-6T32  6.00  32.00  25.0  25.0  25.0  150.00  -  26.40  100.0  180.0  51.0  37.0  -  SR M6X16 DIN912  HW 5.0
           HFHR/L 25-180-6T32  6.00  32.00  25.0  25.0  25.0  150.00  -  26.40  180.0  400.0  51.0  40.0  3.0  SR M6X16 DIN912  HW 5.0
           HFHR/L 25-400-6T32  6.00  32.00  25.0  25.0  25.0  150.00  -  26.40  400.0  3000.0  51.0  40.0  3.0  SR M6X16 DIN912  HW 5.0
           HFHR/L 25-70-6T32  6.00  32.00  25.0  25.0  25.0  150.00  -  26.40  70.0  100.0  51.0  37.0  -  SR M6X16 DIN912  HW 5.0
          •  DGN & GRIP 6.. inserts can be used only with right-hand tools, HGPL 6.. inserts with left-hand tools   •  For user guide, see pages 604-613
          (1)  Minimum penetration diameter
          (2)  Maximum penetration diameter
          For inserts, see pages: HFPR/L (576) • HFPR/L (full radius) (576) • GRIP (269) • GRIP (full radius) (270) • DGN/DGNC/DGNM-C (481)
          •  DGN/DGNM-J/JS/JT (483) • HGPL (578)
          No limitation for widening groove toward or away   HFHR/L- o -30-6T10                       d
          from center, except for the following tools:       D           d         Limitation of
                                                                                   widening
                                                             30          7         toward center (d)
                                                             31          4         depends on the
                                                             32          1         major diameter (D)  D
                                                            ≥33          0         as per chart















                                                                HBH      H  OAH

          MAHPR/L-XL-JHP                                  LH     OAL            OAW
          Holders with High Pressure
          Coolant Channels for                                          B  HF
          MODULAR-GRIP Perpendicularly                              MHD
          Mounted Adapters                                        MHD_2        L5                  Right-hand shown
           Designation            H      B     LH     OAL     HBH    OAH     OAW     HF     L5     MHD    MHD_2
           MAHPR/L-XL-20-JHP-MCG  20.0  20.0   23.0   120.00  24.0   53.00   45.00  20.0    29.00  50.00  85.00
           MAHPR/L-XL-25-JHP-MCG  25.0  25.0   15.0   120.00  19.0   53.00   45.50  25.0    35.00  50.00  90.00
          For tools, see pages: DGPAD-XL-JHP (480) • HFPAD-JHP (562) • TAGPAD-XL-JHP (500) • TAGPAD-Y-JHP (519) • TNFPAD-XL-JHP (569)

          Spare Parts
           Designation
           MAHPR/L-XL-20-JHP-MCG SR M5-04451 T-20/5 SR M6X16 DIN912 HW 5.0 OR 5X1N SR M4X4 DIN913 TL360 SR M6X6 DIN913 TL360 PLG G1/8 TL360 SUPPORT MG-XL-5113377
           MAHPR/L-XL-25-JHP-MCG SR M5-04451 T-20/5 SR M6X16 DIN912 HW 5.0 OR 5X1N SR M4X4 DIN913 TL360 SR M6X6 DIN913 TL360 PLG G1/8 TL360 SUPPORT MG-XL-5113377
