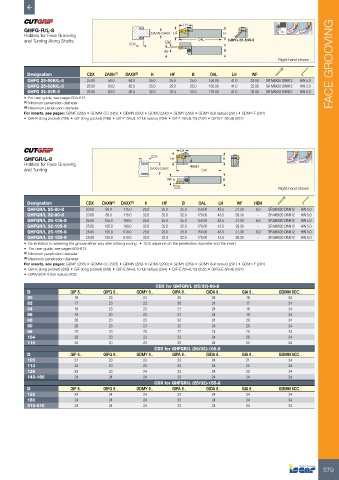

Page 581 - ISCAR(TURNING-CATALOG-42-2022)
P. 581

LH
          GHFG-R/L-8
          Holders for Face Grooving                   DAXN-DAXX  HF             H
          and Turning Along Shafts                         CW          OAL       GHFG-25-50R-8
                                              CDX
                                                           WF                   B
                                                                                                   Right-hand shown   FACE GROOVING
 Dimensions  Tough 1   Hard  Recommended  Machining Data  (1)  (2)
             Designation        CDX   DAXN   DAXX     H      HF     B      OAL    LH     WF
           GHFG 25-50R/L-8      25.00  50.0   64.0   25.0    25.0   25.0  150.00  41.0   22.00  SR M6X20 DIN912  HW 5.0
 f face-   GHFG 25-63R/L-8      25.00  63.0   82.0   25.0    25.0   25.0  150.00  41.0   22.00  SR M6X20 DIN912  HW 5.0
 IC830  IC8250  IC08  IC808  IC908  IC418  IC5010  IC806  IC807  IC804  ap  f turn  f groove  groove  f face-turn  GHFG 32-63R-8  25.00  63.0  82.0  32.0  32.0  32.0  170.00  41.0  30.00  SR M6X20 DIN912  HW 5.0
 Designation  CW  RE  CWTOL (1)  RETOL (2)  INSL  BW  (mm)  (mm/rev)  (mm/rev)  (mm/rev)  (mm/rev)  •  For user guide, see pages 604-613
 GRIP 3015Y  3.00  1.50  0.05  0.050  15.80  2.10 • • • • • • • • • •  0.00-1.50  0.18-0.26  0.07-0.13  0.08-0.20  0.10-0.20  (1)  Minimum penetration diameter
          (2)  Maximum penetration diameter
 GRIP 318-159Y  3.18  1.59  0.05  0.050  15.80  2.30  • •  •  0.00-1.50  0.19-0.28  0.07-0.13  0.08-0.20  0.10-0.20  For inserts, see pages: GDMF (288) • GDMM-CC (583) • GDMN (289) • GDMU (290) • GDMY (289) • GDMY (full radius) (291) • GDMY-F (291)
 GRIP 4020Y  4.00  2.00  0.05  0.050  19.00  2.80 • • • • • • • • • •  0.00-2.00  0.20-0.34  0.09-0.17  0.10-0.24  0.15-0.30  •  GIA-K (long pocket) (299) • GIF (long pocket) (298) • GIF-E (W=8,10 full radius) (294) • GIF-E (W=8,10) (292) • GIFG-E (W=8) (581)
 GRIP 476-238Y  4.76  2.38  0.05  0.050  19.00  3.20  • • •  •  0.00-2.30  0.21-0.40  0.10-0.20  0.10-0.24  0.15-0.30
 GRIP 5025Y  5.00  2.50  0.05  0.050  19.00  3.40 • •  • • •  • • •  0.00-2.50  0.23-0.42  0.11-0.21  0.12-0.24  0.15-0.35
 GRIP 6030Y  6.00  3.00  0.05  0.050  19.00  4.20 • • • • • • • • •  0.00-3.00  0.24-0.50  0.13-0.25  0.12-0.28  0.15-0.40
 GRIP 635-318Y  6.35  3.18  0.05  0.050  19.00  4.00  • •  •  0.00-3.10  0.25-0.53  0.14-0.27  0.12-0.28  0.15-0.40
 •  For cutting speed recommendations and user guide, see pages 604-613
 (1)  Cutting width tolerance (+/-)                             LH
 (2)  Corner radius tolerance (+/-)                   CDX
 For tools, see pages: C#-HELIR/L (265) • C#-HFIR/L-MC (573) • CR HFIR-M (575) • D/HGAD RE/LE-JHP (499) • DGAD/HGAD (479)  GHFGR/L-8  HF  H
 •  DGFH (268) • DGFH-JHP (269) • DGFS (469) • DGTR/L (476) • HELIIR/L (355) • HELIR/L (266) • HFAER/L-4 (565) • HFAER/L-5T, 6T (566)  Holders for Face Grooving   HBH
 •  HFAIR/L-4 (572) • HFAIR/L-DG (573) • HFFR/L-T (564) • HFHR/L-4T (559) • HFHR/L-5T (560) • HFHR/L-6T (561) • HFIR/L-MC (574)  and Turning  DAXN-DAXX  OAL
 •  HFPAD-3 (562) • HFPAD-4 (563) • HFPAD-5 (563) • HFPAD-6 (564) • HFPAD-JHP (562) • HGAER/L-3 (565) • HGAIR/L-3 (568) • HGFH (268)
 •  HGHR/L-3 (558) • HGPAD (267) • HGPAD-JHP (267) • IM-HFIR-MC (574)  WF      B
                                                              CW
                                                                                                   Right-hand shown

           Designation         CDX   DAXN (1)  DAXX (2)  H  HF   B     OAL    LH    WF    HBH
           GHFGR/L 25-80-8     23.00  80.0  115.0  25.0   25.0  25.0  150.00  43.5  21.30  6.0  SR M6X20 DIN912  HW 5.0
           GHFGR/L 32-80-8     23.00  80.0  115.0  32.0   32.0  32.0  170.00  43.5  28.30   -  SR M6X20 DIN912  HW 5.0
           GHFGR/L 25-105-8    25.00  105.0  160.0  25.0  25.0  25.0  150.00  43.5  21.30  6.0  SR M6X20 DIN912  HW 5.0
           GHFGR/L 32-105-8    25.00  105.0  160.0  32.0  32.0  32.0  170.00  43.5  28.30   -  SR M6X20 DIN912  HW 5.0
           GHFGR/L 25-155-8    25.00  155.0  510.0  25.0  25.0  25.0  150.00  43.5  21.30  6.0  SR M6X20 DIN912  HW 5.0
           GHFGR/L 32-155-8    25.00  155.0  510.0  32.0  32.0  32.0  170.00  43.5  28.30   -  SR M6X20 DIN912  HW 5.0
          •  No limitation to widening the groove either way after initial grooving   •  CDX depends on the penetration diameter and the insert
          •   For user guide, see pages 604-613
          (1)  Minimum penetration diameter
          (2)  Maximum penetration diameter
          For inserts, see pages: GDMF (288) • GDMM-CC (583) • GDMN (289) • GDMU (290) • GDMY (289) • GDMY (full radius) (291) • GDMY-F (291)
          •  GIA-K (long pocket) (299) • GIF (long pocket) (298) • GIF-E (W=8,10 full radius) (294) • GIF-E (W=8,10) (292) • GIFG-E (W=8) (581)
          •  GIPA/GIDA 8 (full radius) (302)
                                                        CDX for GHFGR/L (25/32)-80-8
           D              GIF 8…     GIFG 8…     GDMY 8…      GIPA 8…    GIDA 8…      GIA 8…       GDMM 8CC…
           80              16          23          23          20          24          16             24
           82              17          23          23          20          24          17             24
           84              18          23          23          21          24          18             24
           86              19          23          23          21          24          19             24
           88              20          23          23          22          24          20             24
           90              20          23          23          22          24          20             24
           96              20          23          23          22          24          20             24
           104             20          23          23          22          24          20             24
           115             22          23          23          22          24          22             24
                                                       CDX for GHFGR/L (25/32)-105-8
           D              GIF 8…     GIFG 8…     GDMY 8…      GIPA 8…    GIDA 8…      GIA 8…       GDMM 8CC…
           105             21          23          23          23          24          21             24
           114             22          23          23          23          24          22             24
           126             23          23          24          23          24          23             24
           140-160         24          24          24          23          24          24             24
                                                       CDX for GHFGR/L (25/32)-155-8
           D              GIF 8…     GIFG 8…     GDMY 8…      GIPA 8…    GIDA 8…      GIA 8…       GDMM 8CC…
           155             24          24          24          23          24          24             24
           180             24          24          24          23          24          24             24
           210-510         24          24          24          23          24          24             24
