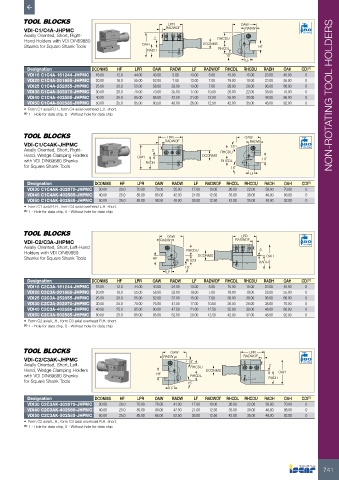

Page 743 - ISCAR(TURNING-CATALOG-42-2022)
P. 743

LPR                       OAW
          VDI-C1/C4A-JHPMC                                 RADWOF                      RADW                 80
          Axially Oriented, Short, Right-              2                                                    Bar Max
          Hand Holders with VDI DIN69880                                     RHCDU
          Shanks for Square Shank Tools            OAH                  DCONMS              HF
                                                     RADH                     RHCDL
                                                                                15˚
                                                                                       LF
           Designation           DCONMS   HF    LPR    OAW   RADW   LF   RADWOF  RHCDL  RHCDU  RADH  OAH   CDI (1)
           VDI16 C1C4A-161244-JHPMC  16.00  12.0  44.00  43.00  5.00  13.00  5.00  15.00  15.00  23.00  45.00  0
           VDI20 C1C4A-201655-JHPMC  20.00  16.0  55.00  52.00  7.00  13.00  7.00  19.00  19.00  23.00  55.00  0
           VDI25 C1C4A-252055-JHPMC  25.00  20.0  55.00  58.00  33.00  13.00  7.00  26.00  28.00  36.00  66.00  0
           VDI30 C1C4A-302070-JHPMC  30.00  20.0  70.00  70.00  35.00  17.00  10.00  26.00  22.00  38.00  70.00  0
           VDI40 C1C4A-402585-JHPMC  40.00  25.0  85.00  85.00  42.50  21.00  12.50  35.00  30.00  48.00  86.00  0    NON-ROTATING TOOL HOLDERS
           VDI50 C1C4A-502585-JHPMC  50.00  25.0  85.00  90.50  48.00  26.00  12.50  42.00  35.00  48.00  92.00  0
          •  Form C1 axial R.H., form C4 axial overhead L.H. short.
          (1)  1 - Hole for data chip, 0 - Without hole for data chip


                                                            LPR                        OAW
          VDI-C1/C4AK-JHPMC                                RADWOF                 15˚    RADW               80
          Axially Oriented, Short, Right-             2                       RHCDU                         Bar Max
          Hand, Wedge Clamping Holders           OAH                    DCONMS
          with VDI DIN69880 Shanks                  RADH                       RHCDL         HF
          for Square Shank Tools                                                  15˚
                                                                                         LF
           Designation            DCONMS   HF    LPR   OAW   RADW    LF  RADWOF  RHCDL  RHCDU  RADH  OAH   CDI (1)
           VDI30 C1C4AK-302070-JHPMC  30.00  20.0  70.00  70.00  35.00  17.00  10.00  26.00  22.00  38.00  70.00  0
           VDI40 C1C4AK-402585-JHPMC  40.00  25.0  85.00  85.00  42.50  21.00  12.50  35.00  30.00  48.00  86.00  0
           VDI50 C1C4AK-502585-JHPMC  50.00  25.0  85.00  90.50  48.00  26.00  12.50  42.00  35.00  48.00  92.00  0
          •  Form C1 axial R.H., form C4 axial overhead L.H. short.
          (1)  1 - Hole for data chip, 0 - Without hole for data chip

                                                            OAW                       LPR
          VDI-C2/C3A-JHPMC                               RADW                       RADWOF                  80
                                                                                                            Bar Max
          Axially Oriented, Short, Left-Hand                                                2
          Holders with VDI DIN69880                               RHCDU DCONMS
          Shanks for Square Shank Tools                HF         RHCDL                     RADH OAH
                                                                  15˚
                                                           LF
           Designation           DCONMS   HF    LPR    OAW   RADW   LF   RADWOF  RHCDL  RHCDU  RADH  OAH   CDI (1)
           VDI16 C2C3A-161244-JHPMC  16.00  12.0  44.00  43.00  24.00  13.00  5.00  15.00  15.00  23.00  45.00  0
           VDI20 C2C3A-201655-JHPMC  20.00  16.0  55.00  58.00  33.00  19.00  7.00  19.00  19.00  28.00  55.00  0
           VDI25 C2C3A-252055-JHPMC  25.00  20.0  55.00  52.00  37.00  15.00  7.00  38.00  38.00  36.00  66.00  0
           VDI30 C2C3A-302070-JHPMC  30.00  20.0  70.00  76.00  41.00  17.00  10.00  26.00  26.00  38.00  70.00  0
           VDI40 C2C3A-402585-JHPMC  40.00  25.0  85.00  90.00  47.50  21.00  12.50  35.00  30.00  48.00  86.00  0
           VDI50 C2C3A-502585-JHPMC  50.00  25.0  85.00  95.00  52.50  26.00  12.50  42.00  37.00  48.00  92.00  0
          •  Form C2 axial L.H., form C3 axial overhead R.H. short.
          (1)  1 - Hole for data chip, 0 - Without hole for data chip


                                                             OAW                         LPR
          VDI-C2/C3AK-JHPMC                               RADW     15˚                 RADWOF               80
          Axially Oriented, Short, Left-                            RHCDU                       2           Bar Max
          Hand, Wedge Clamping Holders                                   DCONMS                    OAH
          with VDI DIN69880 Shanks                      HF          RHCDL                      RADH
          for Square Shank Tools                                   15˚
                                                             LF
           Designation            DCONMS   HF    LPR   OAW   RADW    LF  RADWOF  RHCDL  RHCDU  RADH  OAH   CDI (1)
           VDI30 C2C3AK-302070-JHPMC  30.00  20.0  70.00  76.00  41.00  17.00  10.00  26.00  22.00  38.00  70.00  0
           VDI40 C2C3AK-402585-JHPMC  40.00  25.0  85.00  90.00  47.50  21.00  12.50  35.00  30.00  48.00  86.00  0
           VDI50 C2C3AK-502585-JHPMC  50.00  25.0  85.00  65.00  52.50  26.00  12.50  42.00  35.00  48.00  92.00  0
          •  Form C2 axial L.H., form C3 axial overhead R.H. short.
          (1)  1 - Hole for data chip, 0 - Without hole for data chip
