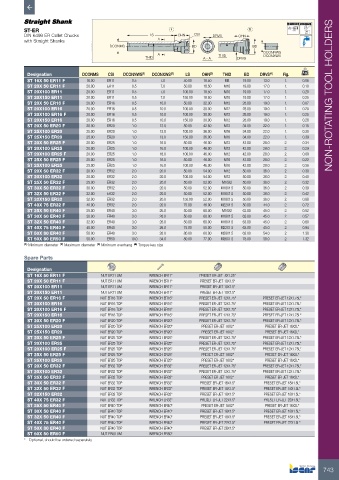

Page 745 - ISCAR(TURNING-CATALOG-42-2022)
P. 745

A  0.005  A 58-60 HRc
          ST-ER                                              1                           2
          DIN 6499 ER Collet Chucks                   LS       OHN   CSI    DRVS     OHN
          with Straight Shanks                          A
                                        DCONMS                      BD                    BD
                                                        A                                     DCONNWS
                                                    THID                A - A  THID  DRVS     DCONXWS


           Designation        DCONMS   CSI  DCONNWS (1)  DCONXWS (2)  LS  OHN (3)  THID  BD  DRVS (4)  Fig.  kg
           ST 16X 50 ER11 F    16.00   ER11    0.5       7.0      50.00  18.50  M8    19.00  13.0    1.    0.06
           ST 20X 50 ER11 F    20.00   ER11    0.5       7.0      50.00  18.50  M10   19.00  17.0    1.    0.10
           ST 20X100 ER11      20.00   ER11    0.5       7.0     100.00  18.50  M10   19.00  17.0    1.    0.20
           ST 20X150 ER11      20.00   ER11    0.5       7.0     150.00  18.50  M10   19.00  17.0    1.    0.25       NON-ROTATING TOOL HOLDERS
           ST 20X 50 ER16 F    20.00   ER16    0.5       10.0     50.00  32.30  M12   28.00  19.0    1.    0.07
           ST 20X100 ER16      20.00   ER16    0.5       10.0    100.00  30.00  M12   28.00  19.0    1.    0.20
           ST 20X100 ER16 F    20.00   ER16    0.5       10.0    100.00  30.00  M12   28.00  19.0    1.    0.25
           ST 20X150 ER16      20.00   ER16    0.5       10.0    150.00  30.00  M12   28.00  19.0    1.    0.28
           ST 20X 50 ER20 F    20.00   ER20    1.0       13.0     50.00  42.50  M12   34.00  22.0    1.    0.15
           ST 25X100 ER20      25.00   ER20    1.0       13.0    100.00  36.00  M16   34.00  22.0    1.    0.30
           ST 25X150 ER20      25.00   ER20    1.0       13.0    150.00  36.00  M16   34.00  22.0    1.    0.39
           ST 20X 50 ER25 F    20.00   ER25    1.0       16.0     50.00  46.00  M12   42.00  28.0    2.    0.34
           ST 20X100 ER25      20.00   ER25    1.0       16.0    100.00  46.00  M12   42.00  28.0    2.    0.29
           ST 20X100 ER25 F    20.00   ER25    1.0       16.0    100.00  46.00  M12   42.00  28.0    2.    0.09
           ST 25X 50 ER25 F    25.00   ER25    1.0       16.0     50.00  46.00  M16   42.00  28.0    2.    0.22
           ST 25X100 ER25      25.00   ER25    1.0       16.0    100.00  46.00  M16   42.00  28.0    2.    0.36
           ST 20X 50 ER32 F    20.00   ER32    2.0       20.0     50.00  54.00  M12   50.00  36.0    2.    0.30
           ST 20X100 ER32      20.00   ER32    2.0       20.0    100.00  54.00  M12   50.00  36.0    2.    0.40
           ST 25X 50 ER32 F    25.00   ER32    2.0       20.0     50.00  52.00  M16X2  50.00  36.0   2.    0.32
           ST 30X 50 ER32 F    30.00   ER32    2.0       20.0     50.00  52.00  M18X1.5  50.00  36.0  2.   0.39
           ST 32X 50 ER32 F    32.00   ER32    2.0       20.0     50.00  52.00  M18X1.5  50.00  36.0  2.   0.42
           ST 32X150 ER32      32.00   ER32    2.0       20.0    150.00  52.00  M18X1.5  50.00  36.0  2.   0.88
           ST 40X 75 ER32 F    40.00   ER32    2.0       20.0     75.00  46.00  M22X1.5  50.00  44.0  2.   0.72
           ST 25X 50 ER40 F    25.00   ER40    3.0       26.0     50.00  60.00  M16X2  63.00  45.0   2.    0.52
           ST 30X 50 ER40 F    30.00   ER40    3.0       26.0     50.00  60.00  M18X1.5  63.00  45.0  2.   0.57
           ST 32X 50 ER40 F    32.00   ER40    3.0       26.0     50.00  60.00  M18X1.5  63.00  45.0  2.   0.80
           ST 40X 75 ER40 F    40.00   ER40    3.0       26.0     75.00  55.00  M22X1.5  63.00  45.0  2.   0.94
           ST 50X 80 ER40 F    50.00   ER40    3.0       26.0     80.00  60.00  M28X1.5  63.00  54.0  2.   1.30
           ST 50X 80 ER50 F    50.00   ER50    10.0      34.0     80.00  77.00  M36X1.5  78.00  58.0  2.   1.32
          (1)  Minimum diameter   (2)  Maximum diameter   (3)  Minimum overhang   (4)  Torque key size

          Spare Parts
           Designation
           ST 16X 50 ER11 F          NUT ER11 UM     WRENCH ER11*      PRESET ER-JET  8X1.25*
           ST 20X 50 ER11 F          NUT ER11 UM     WRENCH ER11*      PRESET ER-JET 10X1.5*
           ST 20X100 ER11            NUT ER11 UM     WRENCH ER11*      PRESET ER-JET 10X1.5*
           ST 20X150 ER11            NUT ER11 UM     WRENCH ER11*      PRESET ER-JET 10X1.5*
           ST 20X 50 ER16 F         NUT ER16 TOP     WRENCH ER16*      PRESET ER-JET 12X1.75*  PRESET ER-JET 12X1.75L*
           ST 20X100 ER16           NUT ER16 TOP     WRENCH ER16*      PRESET ER-JET 12X1.75*  PRESET ER-JET 12X1.75L*
           ST 20X100 ER16 F         NUT ER16 TOP     WRENCH ER16*      PRESET ER-JET 12X1.75*  PRESET ER-JET 12X1.75L*
           ST 20X150 ER16           NUT ER16 TOP     WRENCH ER16*      PRESET ER-JET 12X1.75*  PRESET ER-JET 12X1.75L*
           ST 20X 50 ER20 F         NUT ER20 TOP     WRENCH ER20*      PRESET ER-JET 12X1.75*  PRESET ER-JET 12X1.75L*
           ST 25X100 ER20           NUT ER20 TOP     WRENCH ER20*       PRESET ER-JET 16X2*   PRESET ER-JET 16X2L*
           ST 25X150 ER20           NUT ER20 TOP     WRENCH ER20*       PRESET ER-JET 16X2*   PRESET ER-JET 16X2L*
           ST 20X 50 ER25 F         NUT ER25 TOP     WRENCH ER25*      PRESET ER-JET 12X1.75*  PRESET ER-JET 12X1.75L*
           ST 20X100 ER25           NUT ER25 TOP     WRENCH ER25*      PRESET ER-JET 12X1.75*  PRESET ER-JET 12X1.75L*
           ST 20X100 ER25 F         NUT ER25 TOP     WRENCH ER25*      PRESET ER-JET 12X1.75*  PRESET ER-JET 12X1.75L*
           ST 25X 50 ER25 F         NUT ER25 TOP     WRENCH ER25*       PRESET ER-JET 16X2*   PRESET ER-JET 16X2L*
           ST 25X100 ER25           NUT ER25 TOP     WRENCH ER25*       PRESET ER-JET 16X2*   PRESET ER-JET 16X2L*
           ST 20X 50 ER32 F         NUT ER32 TOP     WRENCH ER32*      PRESET ER-JET 12X1.75*  PRESET ER-JET 12X1.75L*
           ST 20X100 ER32           NUT ER32 TOP     WRENCH ER32*      PRESET ER-JET 12X1.75*  PRESET ER-JET 12X1.75L*
           ST 25X 50 ER32 F         NUT ER32 TOP     WRENCH ER32*       PRESET ER-JET 16X2*   PRESET ER-JET 16X2L*
           ST 30X 50 ER32 F         NUT ER32 TOP     WRENCH ER32*      PRESET ER-JET 18X1.5*  PRESET ER-JET 18X1.5L*
           ST 32X 50 ER32 F         NUT ER32 TOP     WRENCH ER32*      PRESET ER-JET 18X1.5*  PRESET ER-JET 18X1.5L*
           ST 32X150 ER32           NUT ER32 TOP     WRENCH ER32*      PRESET ER-JET 18X1.5*  PRESET ER-JET 18X1.5L*
           ST 40X 75 ER32 F         NUT ER32 TOP     WRENCH ER32*      PRESET ER-JET 22X1.5*  PRESET ER-JET 22X1.5L*
           ST 25X 50 ER40 F         NUT ER40 TOP     WRENCH ER40*       PRESET ER-JET 16X2*   PRESET ER-JET 16X2L*
           ST 30X 50 ER40 F         NUT ER40 TOP     WRENCH ER40*      PRESET ER-JET 18X1.5*  PRESET ER-JET 18X1.5L*
           ST 32X 50 ER40 F         NUT ER40 TOP     WRENCH ER40*      PRESET ER-JET 18X1.5*  PRESET ER-JET 18X1.5L*
           ST 40X 75 ER40 F         NUT ER40 TOP     WRENCH ER40*      PRESET ER-JET 22X1.5*  PRESET ER-JET 22X1.5L*
           ST 50X 80 ER40 F         NUT ER40 TOP     WRENCH ER40*      PRESET ER-JET 28X1.5*
           ST 50X 80 ER50 F          NUT ER50 UM     WRENCH ER50*
          *  Optional, should be ordered separately
