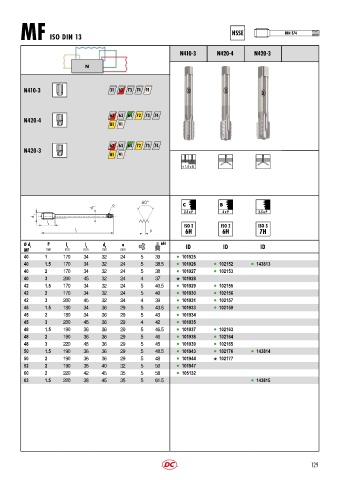

Page 132 - DC_SWISS(Catalogue_TM_ES-EN)

HSSE DIN 374
MF ISO DIN 13

N410 3 N420 4 N420 3

N

N410-3 31 62 73 74 91

62 63 72 73 74
N420-4
81 91

62 63 72 73 74
N420-3
81 91

< 1.5 x D

a C B
d 2
2.5 x P 4 x P 2.5 x P
d 1
l 2
l
1 P
Ø d 1 P l 1 l 2 d 2 a 6H ID ID ID
MF mm mm mm mm mm
40 1 170 34 32 24 5 39 l 101925
40 1.5 170 34 32 24 5 38.5 l 101926 l 102152 l 143813
40 2 170 34 32 24 5 38 l 101927 l 102153
40 3 200 45 32 24 4 37 101928
42 1.5 170 34 32 24 5 40.5 l 101929 l 102155
42 2 170 34 32 24 5 40 l 101930 l 102156
42 3 200 45 32 24 4 39 l 101931 l 102157
45 1.5 180 34 36 29 5 43.5 l 101933 l 102159
45 2 180 34 36 29 5 43 l 101934
45 3 200 45 36 29 4 42 l 101935
48 1.5 190 36 36 29 5 46.5 l 101937 l 102163
48 2 190 36 36 29 5 46 l 101938 l 102164
48 3 220 48 36 29 5 45 l 101939 l 102165
50 1.5 190 36 36 29 5 48.5 l 101943 l 102176 l 143814
50 2 190 36 36 29 5 48 l 101944 102177
52 2 190 36 40 32 5 50 l 101947
60 2 220 42 45 35 5 58 l 105132
63 1.5 220 38 45 35 5 61.5 l 143815

129
