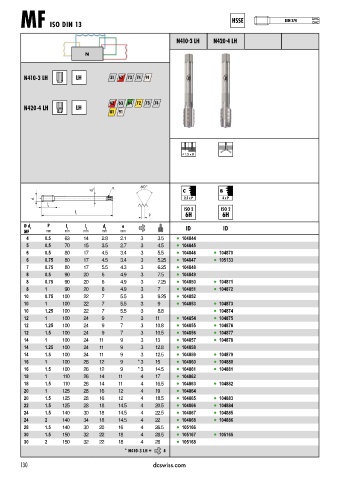

P. 133

HSSE               DIN 374
        MF ISO DIN 13

                                                               N410 3 LH    N420 4 LH

                               N



         N410-3 LH          LH          31 62 73 74 91




                                        62 63    72 73 74
         N420-4 LH          LH
                                        81 91







                                                                 < 1.5 x D





                                        a
                                  d 2                            C            B
             d 1                                                  2.5 x P      4 x P
                 l 2
                           l
                            1                        P
         Ø d 1    P     l 1    l 2   d 2    a                     ID           ID
         MF      mm     mm    mm     mm    mm
          4      0.5    63    14     2.8   2.1    3     3.5    l 104844
          5      0.5    70    15     3.5   2.7    3     4.5    l 104845
          6      0.5    80    17     4.5   3.4    3     5.5    l 104846     l 104870
          6      0.75   80    17     4.5   3.4    3     5.25   l 104847     l 105133
          7      0.75   80    17     5.5   4.3    3     6.25   l 104848
          8      0.5    90    20     6     4.9    3     7.5    l 104849
          8      0.75   90    20     6     4.9    3     7.25   l 104850     l 104871
          8      1      90    20     6     4.9    3     7      l 104851     l 104872
         10      0.75  100    22     7     5.5    3     9.25   l 104852
         10      1     100    22     7     5.5    3     9      l 104853     l 104873
         10      1.25  100    22     7     5.5    3     8.8                 l 104874
         12      1     100    24     9     7      3     11     l 104854     l 104875
         12      1.25  100    24     9     7      3     10.8   l 104855     l 104876
         12      1.5   100    24     9     7      3     10.5   l 104856     l 104877
         14      1     100    24    11     9      3     13     l 104857     l 104878
         14      1.25  100    24    11     9      3     12.8   l 104858
         14      1.5   100    24    11     9      3     12.5   l 104859     l 104879
         16      1     100    26    12     9     * 3    15     l 104860     l 104880
         16      1.5   100    26    12     9     * 3    14.5   l 104861     l 104881
         18      1     110    26    14     11     4     17     l 104862
         18      1.5   110    26    14     11     4     16.5   l 104863     l 104882
         20      1     125    28    16     12     4     19     l 104864
         20      1.5   125    28    16     12     4     18.5   l 104865     l 104883
         22      1.5   125    28    18     14.5   4     20.5   l 104866     l 104884
         24      1.5   140    30    18     14.5   4     22.5   l 104867     l 104885
         24      2     140    34    18     14.5   4     22     l 104868     l 104886
         28      1.5   140    30    20     16     4     26.5   l 105166
         30      1.5   150    32    22     18     4     28.5   l 105167     l 105165
         30      2     150    32    22     18     4     28     l 105168
                                             * N410-3 LH =  4

        130                                            dcswiss.com
