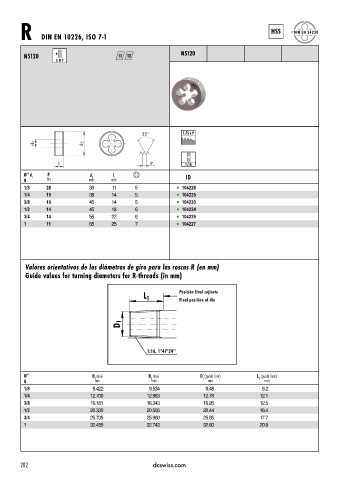

Page 285 - DC_SWISS(Catalogue_TM_ES-EN)

R DIN EN 10226, ISO 7-1 HSS ~ DIN EN 24230

N5120 11 12 N5120
≥ Ø 3

1.75 x P
1.5 x D 1

P

Ø’’ d 1 P d 2 l 1 ID
R TPI mm mm
1/8 28 30 11 5 l 104226
1/4 19 38 14 5 l 104225
3/8 19 45 14 5 l 104230
1/2 14 45 18 6 l 104224
3/4 14 55 22 6 l 104229
1 11 65 25 7 l 104227

Valores orientativos de los diámetros de giro para las roscas R (en mm)
Guide values for turning diameters for R-threads (in mm)

o
n f
P
i
i
c
s
ó
i
Posición final cojinete e
o
n
i
j
n
t
a
e
l c
Final position of die
Final position of die
Ø’’ D mini D maxi D (guide line) L (guide line)
1
1
1
1
R mm mm mm mm
1/8 9.422 9.534 9.48 8.2
1/4 12.700 12.863 12.78 12.1
3/8 16.181 16.343 16.26 12.5
1/2 20.330 20.555 20.44 16.4
3/4 25.735 25.960 25.85 17.7
1 32.455 32.743 32.60 20.9
